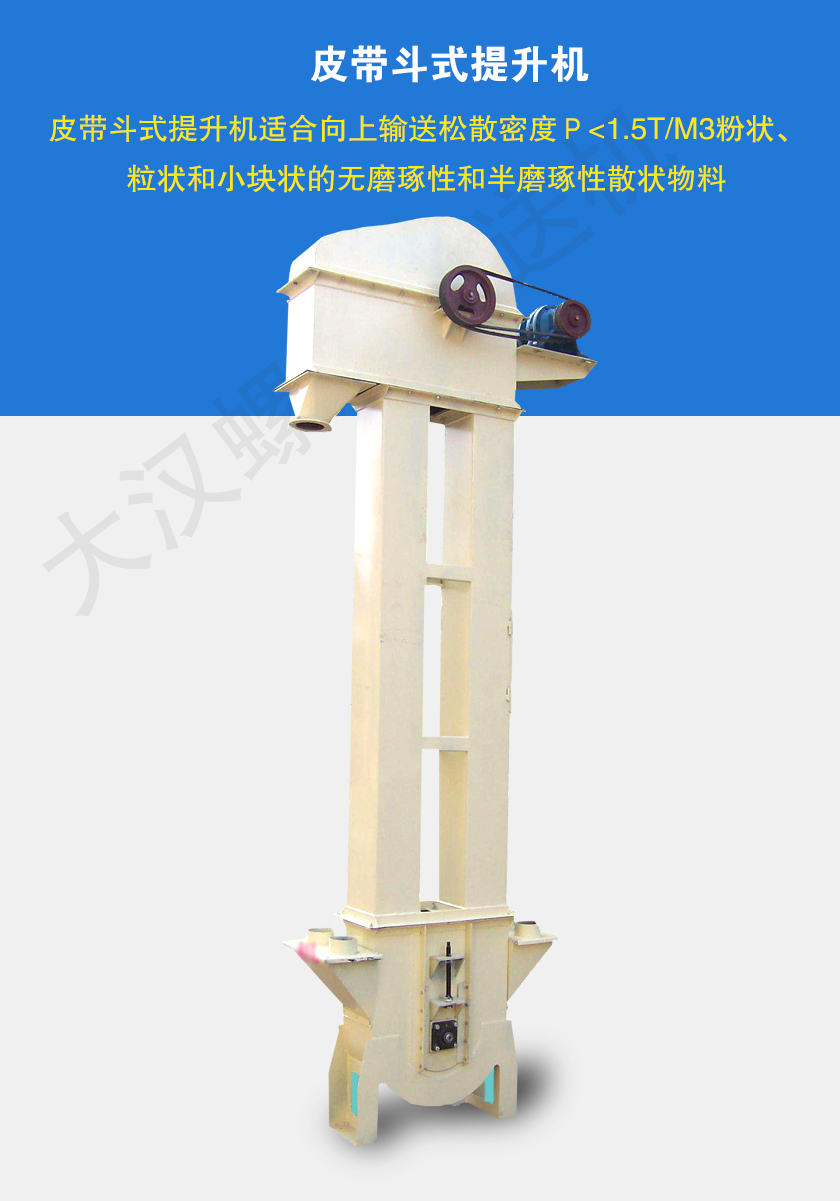

皮带斗式提升机是采用橡胶带作牵引构件，适宜输送较轻型物料，如：粮食、煤等，被输送物料温度不得超过60℃，如果采用耐热橡胶带时温度不超200℃。皮带斗式提升机适合向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如水泥、煤粉、干粘土、石膏、碎矿石等。

应用行业

皮带斗式提升机适合输送密度＜1.5t/m³的粉末、颗粒及小块状的无磨琢性、半磨琢性物料，广泛应用建材、冶金、化工、粮食等散状物料的输送。

突出优势

1、采用橡胶带作为牵引构件，相较于链条斗式提升机而言，没有由于牵引构件造成的冲击，所以工作噪音??；

2、提升高度可以达到100米，1小时输送量可达656立方；

3、采取流入式喂料，无需料斗挖取，材料之间很少发生碰撞或挤压现象，减少了机械磨损；

4、大容量料斗密集型布置，几乎无回料和挖料现象，所以功率消耗少。

细节与结构

皮带斗式提升机主要由运行部分、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等部分组成，运行装置主要由脸都和牵引胶带组成。

工作原理

当胶带斗式提升机启动后，其运行粉末（料斗和牵引胶带）带动皮带上的料斗挖走物料，物料达到顶端后被抛出，进而实现对物料的输送提升工作。

技术参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
带宽（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大块（mm）	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
带宽（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大块（mm）	60				70			25		35		45		55
