电磁振动给料机产品概述

电磁振动给料机--矿石

不锈钢电磁振动给料机--化学纤维

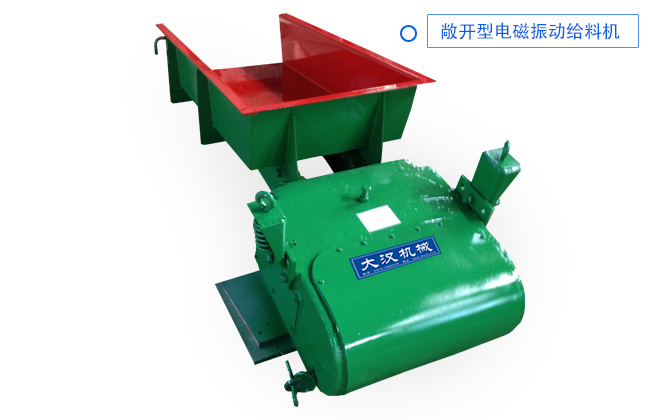

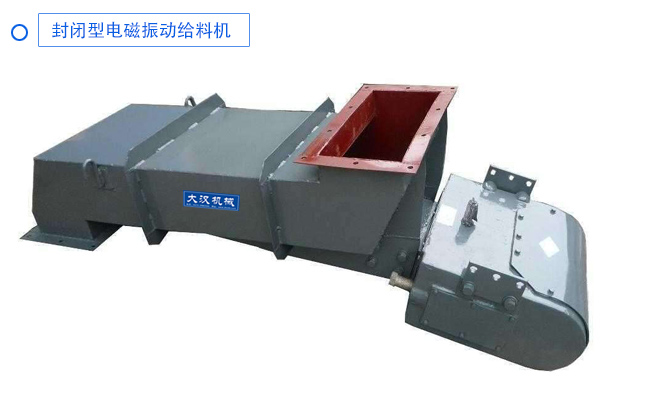

电磁振动给料机采用电磁激振器驱动，可以瞬时地改变和启闭料流，所以给料量有较高的准确度，用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中。电磁振动给料机分敞开型和封闭型两种，可根据生产要求为电磁振动给料机配置给料斗、输送机。

电磁振动给料机是一种利用电磁力产生振动，从而将物料连续均匀地送入下一个工序的设备。用于输送、给料各种颗粒状、块状物料的设备，广泛应用于矿山、冶金、煤炭、化工、建材等工业领域，为工业生产提供了高速、精准的物料输送解决方案。

电磁振动给料机分类

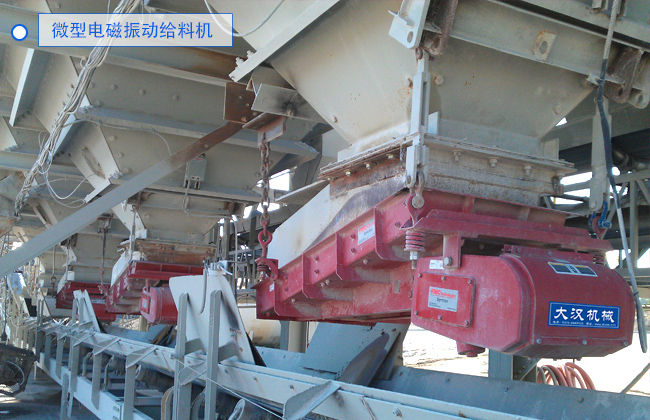

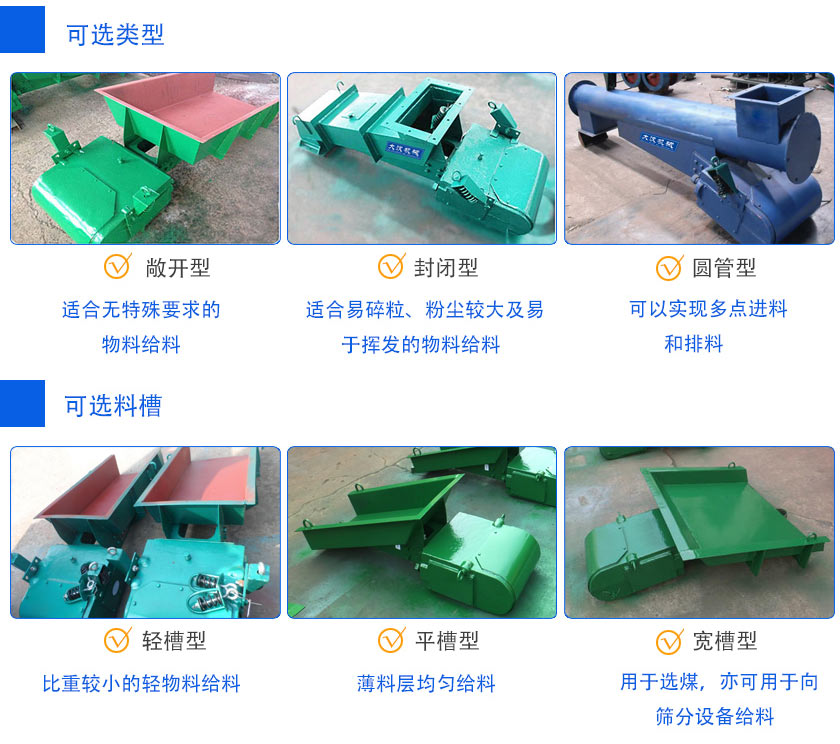

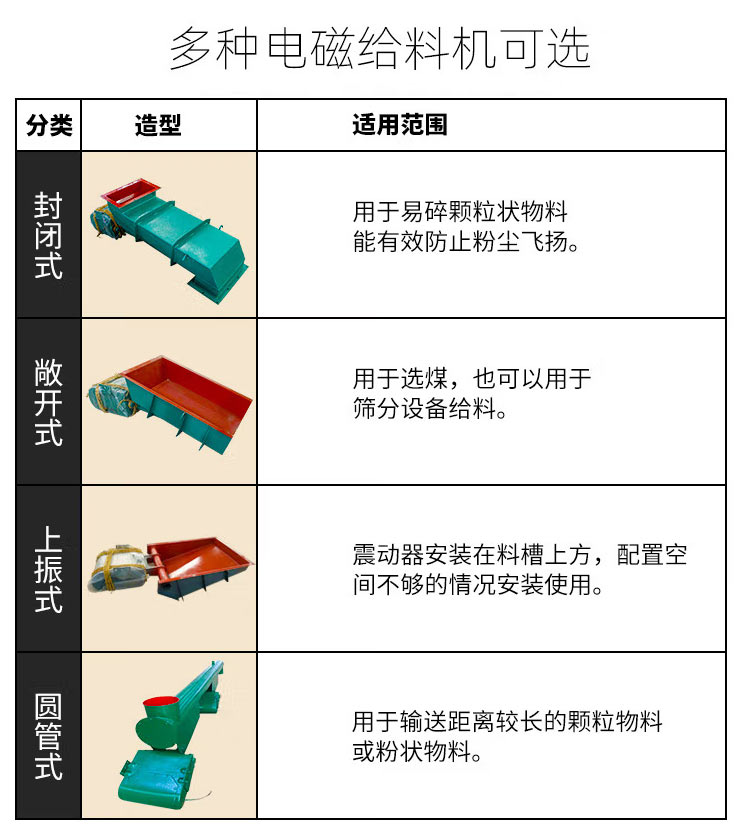

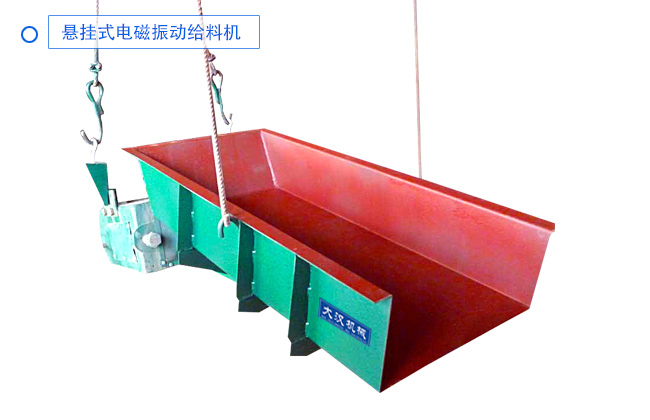

电磁振动给料机按材料又可划分为：不锈钢和碳钢两种；按大小有两种：CZ标准型和CZV系列。其中标准型的设备安装大多采用悬挂式的，个别是座式安装；微型的都是采用座式设计的，很小的给料机可放在手上，大一点的多用在磁选机给料上，宽和长可在一定范围内定做。

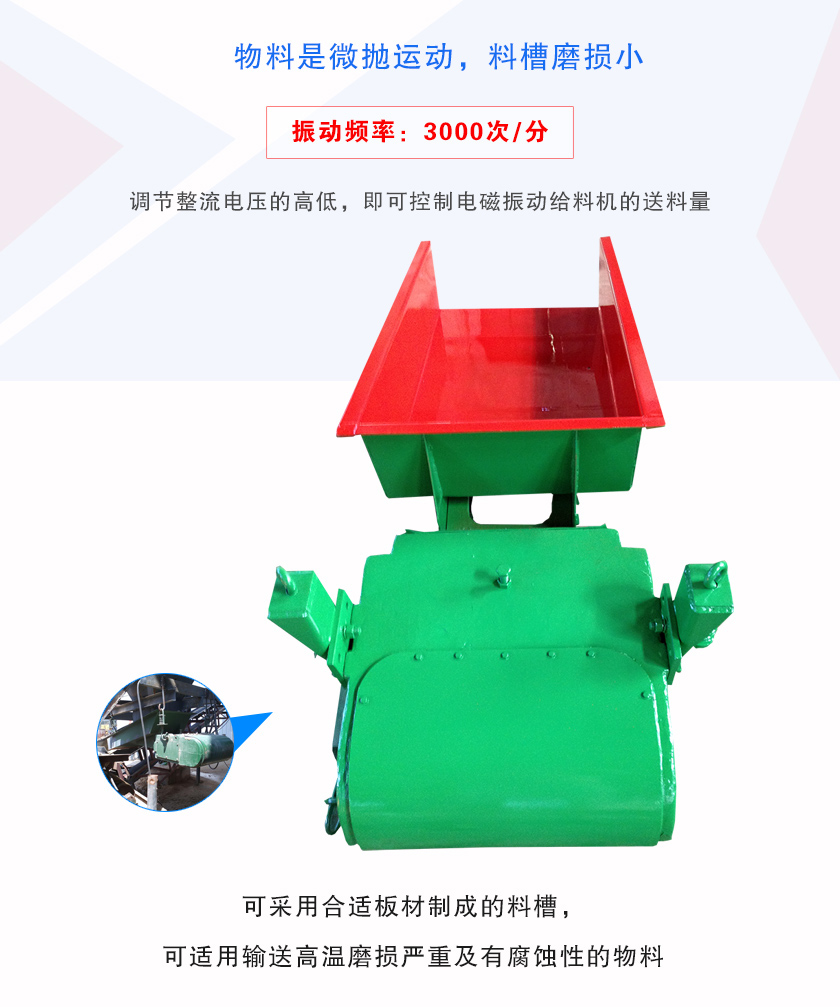

主要特点

电磁振动给料机利用其本身的特点，使其在各种工业领域中得到广泛应用，成为许多行业中不可或缺的重要设备，为生产提供了快速、稳定的物料输送解决方案。

1、振幅为1.5-3mm，振动频率高，可达3000次/分。

2、可以瞬时地改变和启闭料流，所以给料量有较高的准确度。

3、电磁振动给料机控制器采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级调节给料量，并可以实现生产流程的集中控制和自动控制。

4、给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的磨损较小，设备更换费用低。

5、由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

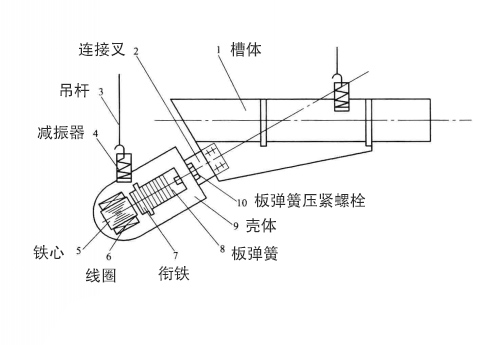

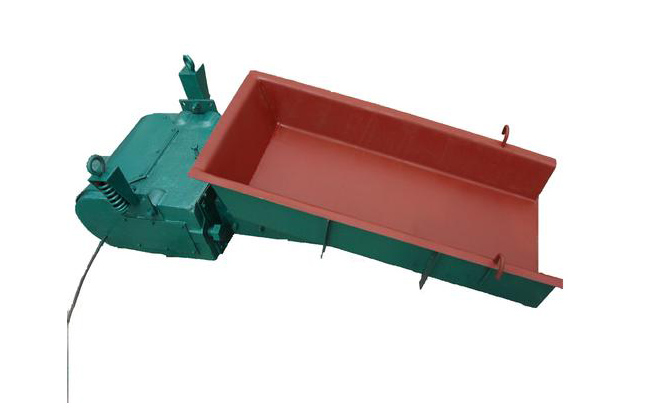

电磁振动给料机结构

电磁振动给料机主要由槽体、电磁激振器和减振器三部分组成。

槽体1是给料机输送物料的工作部件，形状如畚箕，由3-5mm的钢板焊接而成，根据需要也可用别的材料制造。由料仓卸下来的物料通过槽体输送。

电磁激振器是给料机的动力源，主要由连接叉、电磁铁、衔铁、课题、板弹簧等组成。

减振器4由四个螺旋弹簧组成，其中两个连在槽体上，另外两个连在激振器上，从而可把整个振动给料机悬挂起来。

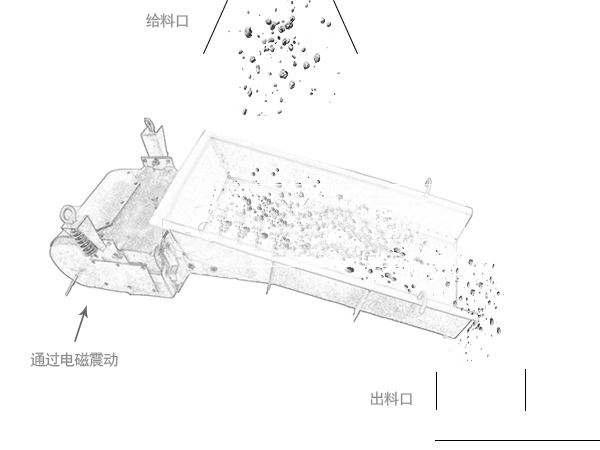

电磁振动给料机工作原理

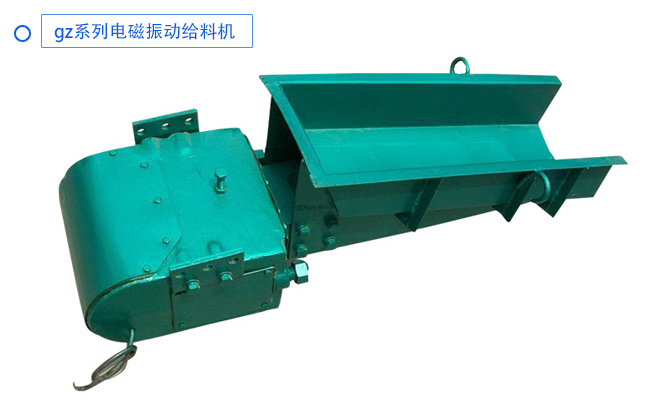

GZ系列电磁振动给料机利用电磁激振器驱动槽体在一定的倾角下做往复振动，使物料沿槽体移动。物料置于由主振弹簧支撑的供料槽体上，衔铁与槽体的主振弹簧连成一体，线圈缠绕在铁芯上。半波整流后的单向脉动电流经过线圈中流过，因此，电磁铁就产生了相应的脉冲电磁力。在交流电的正半周，脉动电流流过线圈，在铁芯和衔铁之间产生脉动电磁吸力，使槽体向后运动，激振器的主弹簧发生变形，储存势能；在负半周期内，线圈中无电流通过，电磁力消失，衔铁在弹簧力的作用下与电磁铁分开，使料槽向前运动，这样料槽就以交流电源的频率，连续地进行往复振动。

电磁振动给料机主要技术参数

技术参数对于选择合适的电磁振动给料机非常重要，可以根据生产需求和物料特性来确定最适合的设备参数。具体的技术参数应当参考下方规格表。

类型	型号	生产率(t/h)		给料粒度mm	双振幅mm	电压(V)	电流(A)		功率(Kw)	配套控制箱
		水平	-10度				工作电流	表示电流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封闭型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
轻槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4	XKZ-100G3
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ7P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
宽槽型	GZ5K1		240	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圆管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		100物料为煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

产品用途

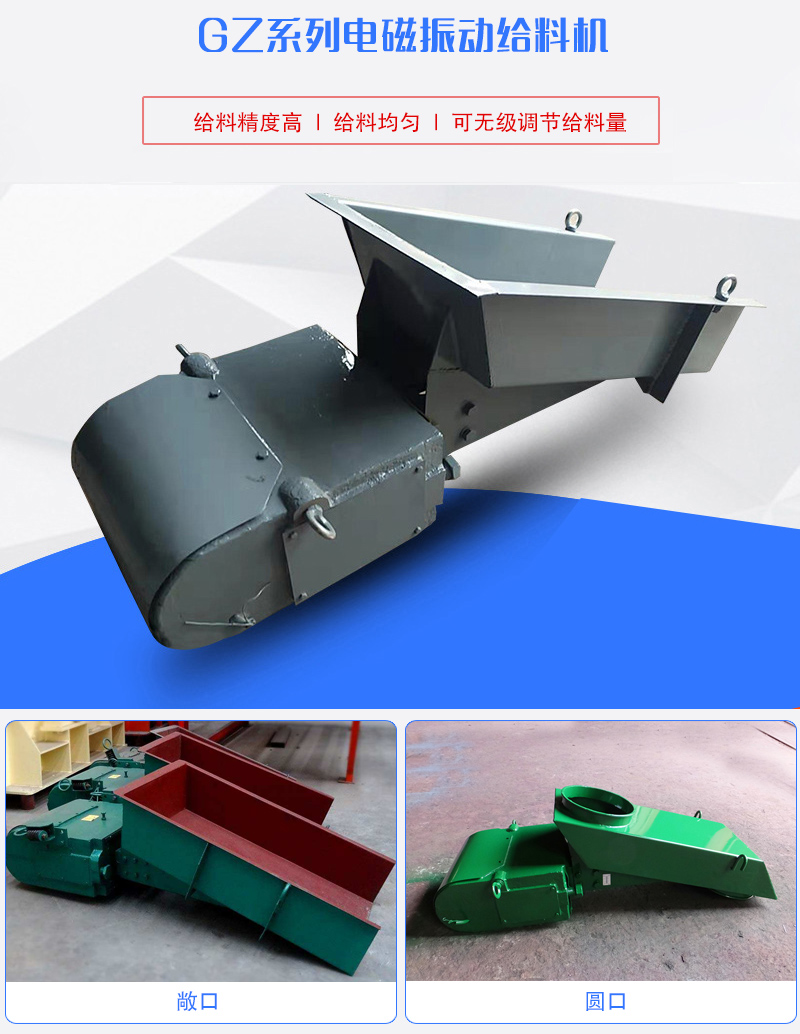

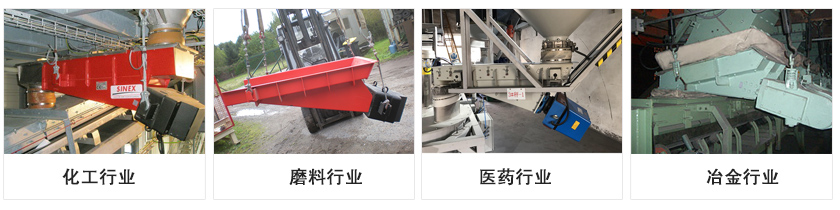

GZ系列电磁振动给料机广泛应用于：矿山、冶金、煤炭、建材、轻工、电力、机械、粮食等行业中，用于把块状、颗粒状及粉状物料从料仓或漏斗中均匀连续或定量的给到受料装置中去。例如，与带式输送机、斗式提升机、筛分设备、粉碎设备、研磨设备、挤压设备等配套使用；也可用于自动控制流程中，实行生产流程的自动化。

化工行业：塑料颗粒、橡胶粉、PVC颗粒

磨料行业：石英砂、锆刚玉、碳化硅

医药行业：药片、医药粉、医药颗粒

食品行业：冰糖、薯片、可可豆

电磁给料机是通用设备，根据不同行业，执行标准不同，例如：食品、医药卫生标准，可量身定制。

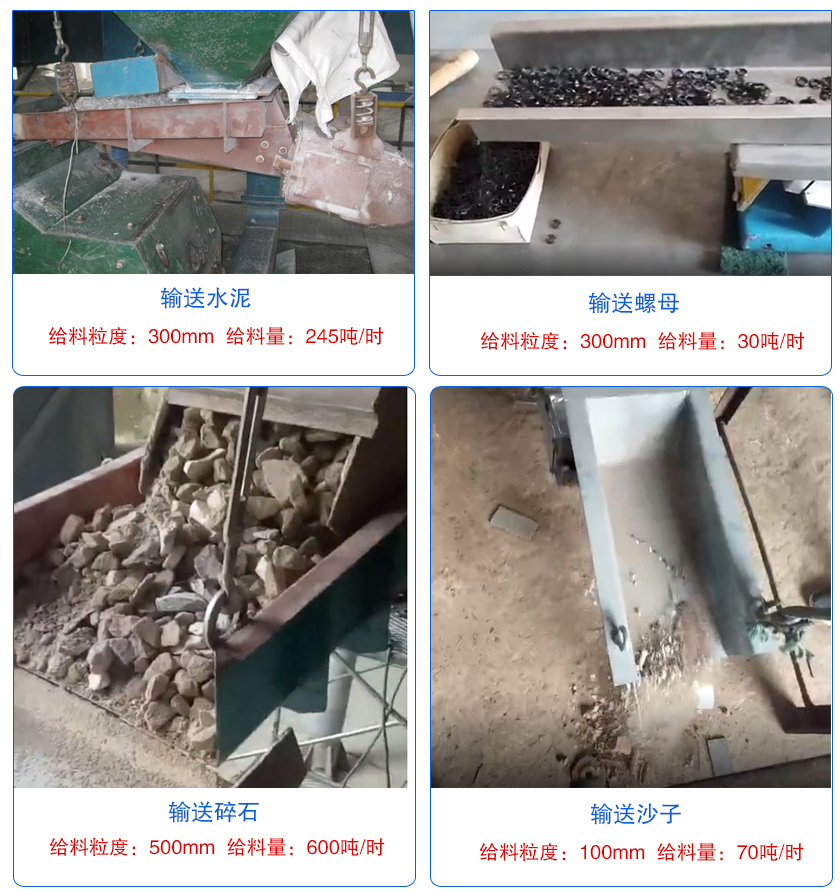

客户案例

电磁振动给料机生产厂家

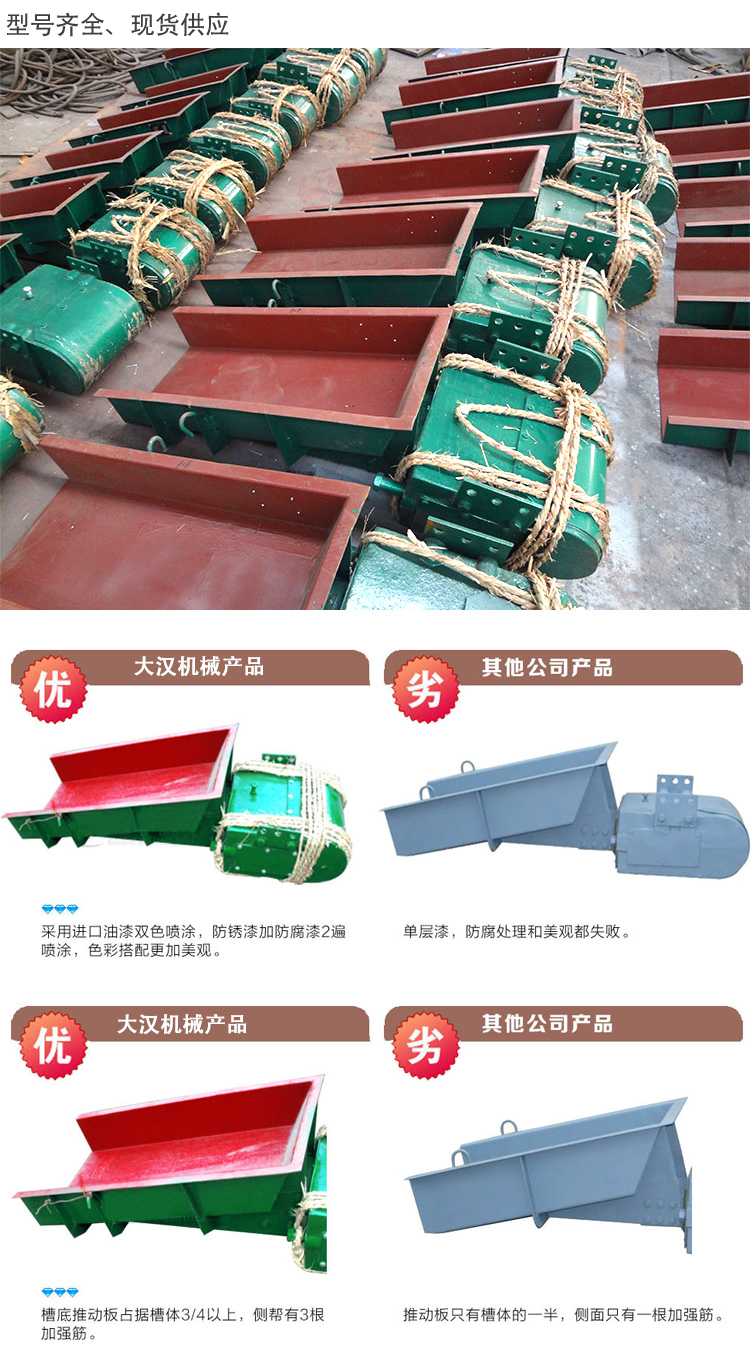

电磁振动给料机是配料生产线上的设备之一，其质量好、结构简、寿命长、耗能低、效率高，在作业中能更均匀、连续的对设备进行给料，常规壳体铸铁材质，可以定做（碳钢、不锈钢），耐磨、耐高温、耐腐蚀、寿命长、合理按工况选型设计、不卡料、下料匀、按尺寸定做。

电磁振动给料机选型注意事项

1、主机选型

类型	生产率计算容量（t/m3）	用途
基本型	1.6	无特殊要求的物料给料	立即咨询
上振型	1.6	配置空间不够的情况下安装使用，其他与基本型相同
封闭型	1.6	易碎颗粒，粉尘较大及挥发性物料给料
轻槽型	1.0	比重较小的轻物料给料
平槽型	安配煤条件给出	薄料层均匀给料
宽槽型	安配煤条件给出	主要用于选煤，可用于向筛分设备给料

实际容重大于或小于上述计算容重时，生产率按实际物料容重进行换算。对于粒度小于1mm的物料，输送速度下降，含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一事实上值，会妨碍正常给料，推荐料层厚度H=(1/3～1/4)槽高。对有特殊要求、特殊规格的产品，我公司可专门设计制造。

2、配套控制箱

GZ系列电磁振动给料机配套控制箱具有手动控制和自动控制两种功能。自动控制信号为0～5V或～20mA?？刂葡浠镜缏凡捎孟冉囊葡啻シ⑵骺刂乒烫痰缙髯魑骰芈氛骺刂圃煽啃院?、寿命长，是一种新型控制电路?？刂葡浞治沂接胩ㄊ搅街郑┗跏鼻胱⒚?。

3、生产率的调节

（1）调节给料机的振幅，在额定振幅范围内，通过旋转控制箱电位器旋钮或输入自动控制信号可以直接调节振幅，从而可以无级地调节给料机的生产率。

（2）调节料仓闸门的开度，改变料层厚度，也可以达到调节给料机生产率的目的。
