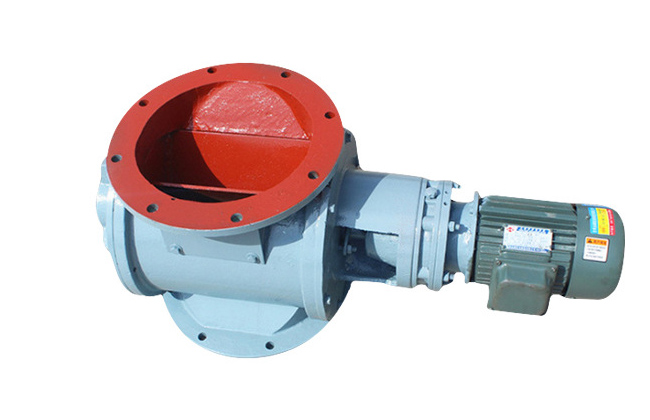

GY系列刚性叶轮给料机试机视频

GY系列叶轮给料机的产品介绍：

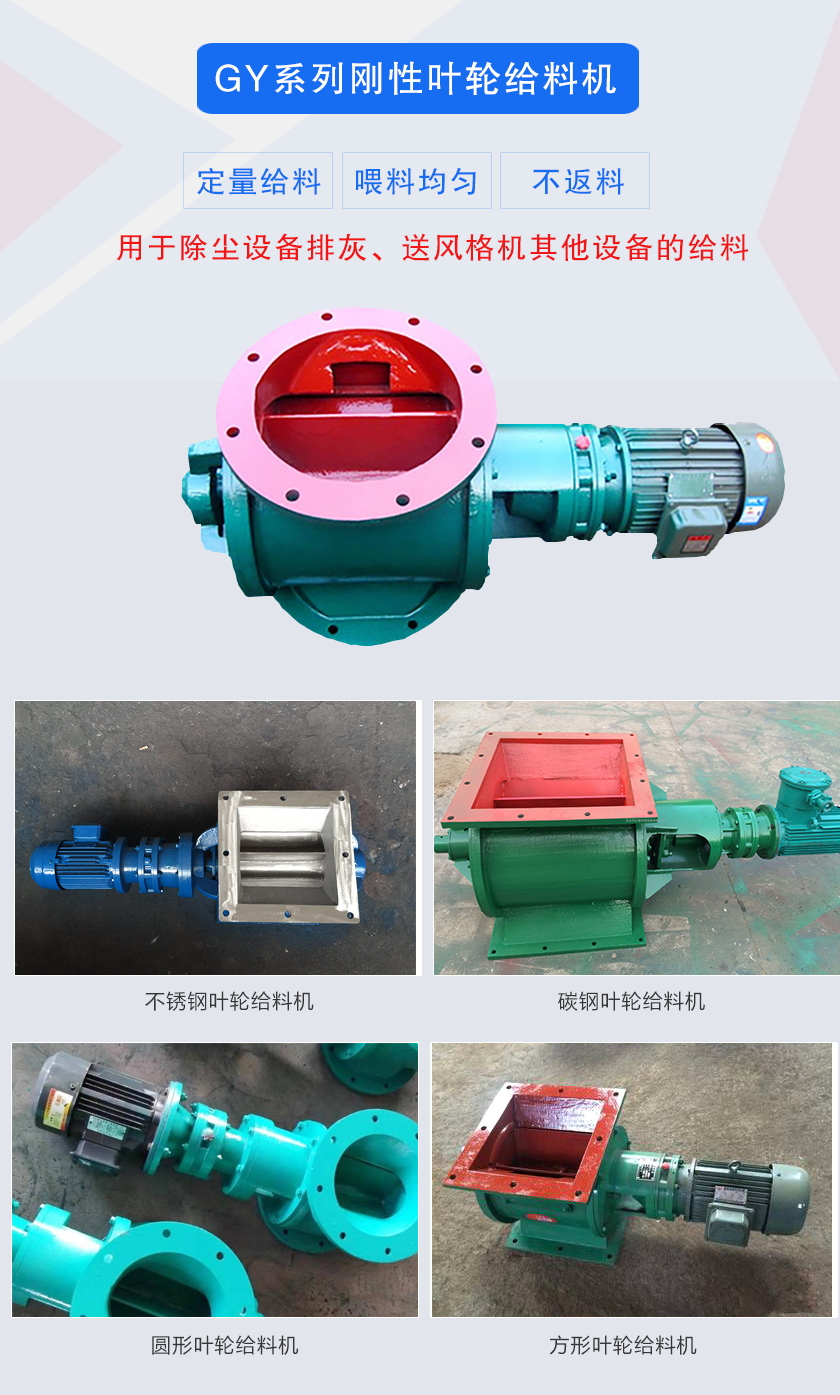

GY系列叶轮给料机是除尘设备，输送、排灰、锁风和其它设备给料的主要设备，适用于粉状物料、颗粒状物料。安装尺寸与各种除尘器相一致，为矿山、冶金、化工、粮食、化学等工业部门广泛应用。

叶轮给料机型号：

分普通型（代号J表示）、耐压型（代号N表示）、耐高温型（代号H表示）三大类：

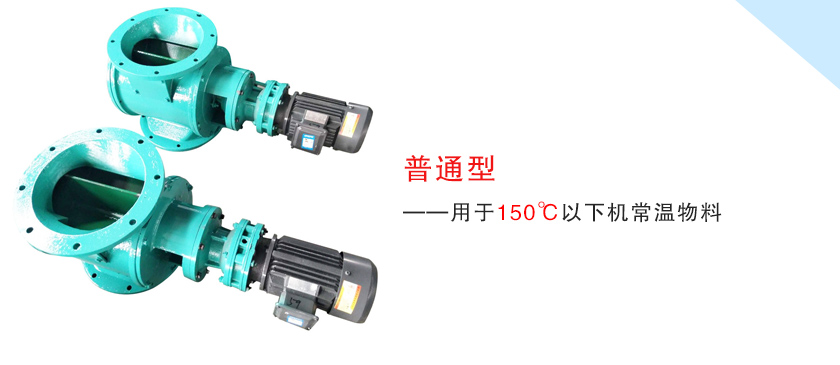

1、普通型

叶轮给料机的上、下法兰口基本是方形或圆形，也可以由用户选定，普通型一般适用于无风力压力。

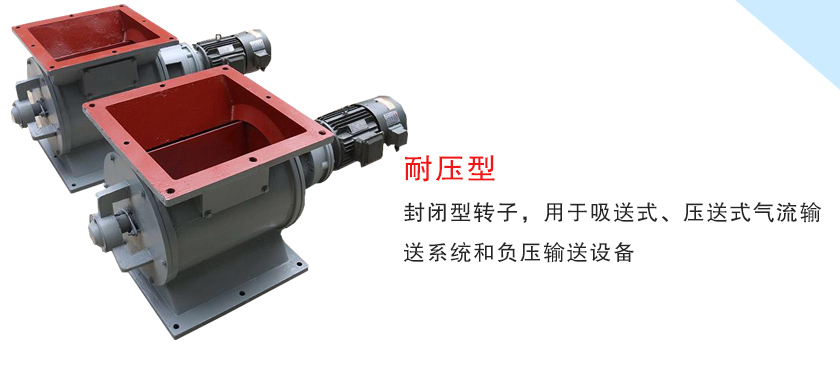

2、耐压型

该型旋转下料阀的特点是转子叶片的端部用特殊耐磨材料制成，能保证叶片端部与壳内壁有良好接触，并且磨损后可方便地调节叶片端部，使其仍然与壳体内壁保持良好接触，如果用封闭型的转子具有更好的锁气性能，耐磨损型主要适用琢磨性能较强的物料。

3、耐高温型

所输送物料的温度可达280℃，两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。

GY系列刚性叶轮给料机用途:

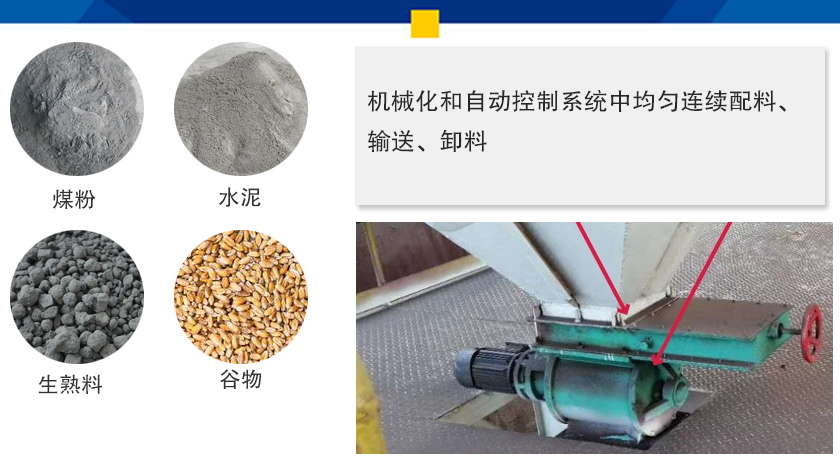

GY型刚性叶轮给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续地、均匀地喂送到下一设备中去，是一种定量给料设备。 GY型刚性叶轮式给料机广泛用于水泥、建材、化工、冶金及轻工业等部门物料系统作给料设备之用。

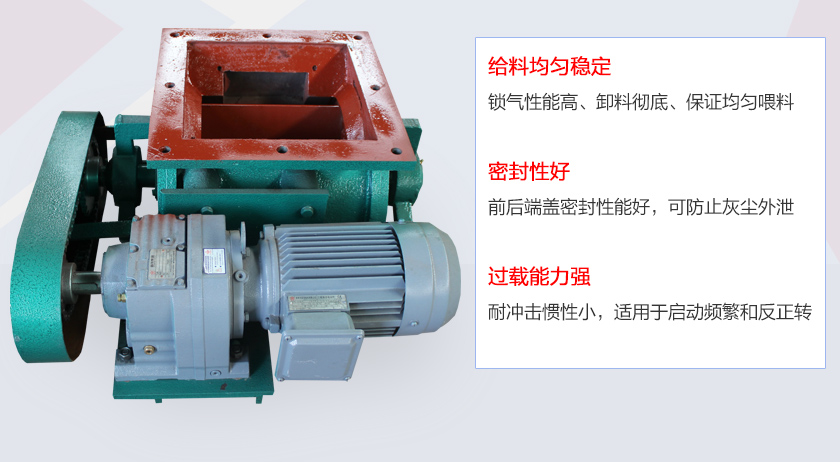

GY系列叶轮给料机的产品特点：

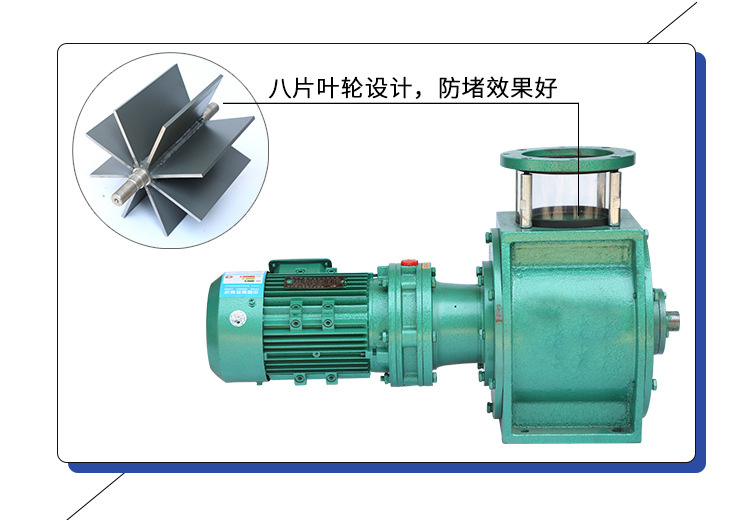

（1）卸料器通过采用行星转动原理，输入输出在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。

（2）卸料器运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高

（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。

（4）叶轮给料机具有过载能力强，耐冲击惯性力矩小，适用于起动频繁和反正转。

（5）用户如需特种规格，电机、链轮传动等卸料器，均可制做。

可根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。在材质上也可根据用户需要进行特殊加工，如耐高湿、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。

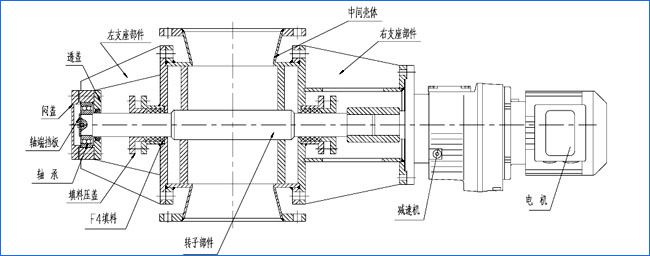

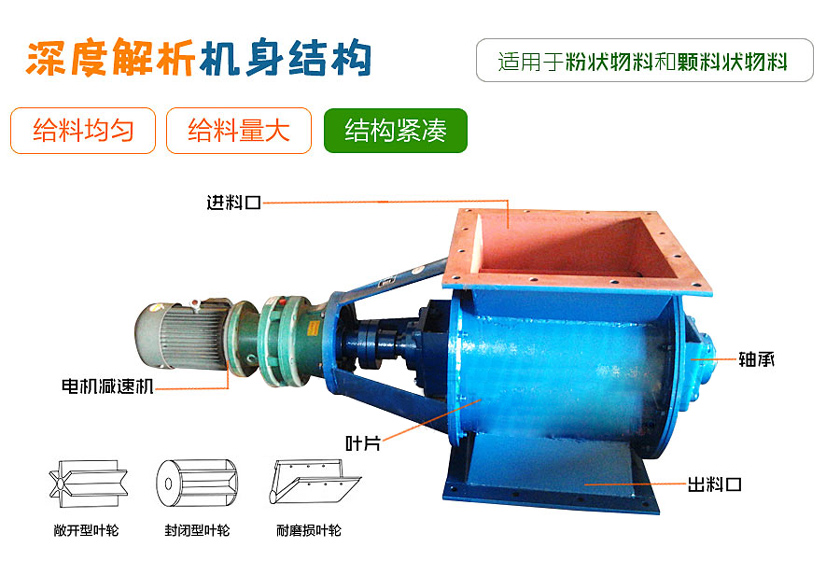

GY系列刚性叶轮给料机结构：

刚性叶轮给料机是由电机、壳体、转子、轴、压盖、叶轮、减速机、基座等组成，利用叶轮的机械回转原理，上部料仓的物料落在叶片之间的空隙中，随叶片的旋转将壳体上部料仓的物料均匀的从下部卸出，也可根据输送量的大小定制

GY系列叶轮给料机工作原理：

GY叶轮叶轮给料机是气力输送系统中的关键设备，对于正压输送系统或负压输送系统，叶轮给料机可以均匀连续地向输送管供料，叶轮给料机非常适用于正、负压气力输送系统，脉冲除尘设备和精密喂料等场合，能起到供料、锁住气流的作用，由于转子的低速旋转及转子与壳体内腔的极小间隙，有效地阻止气流的逆向流动，从而保证了系统内的气压稳定和物料的正常排出

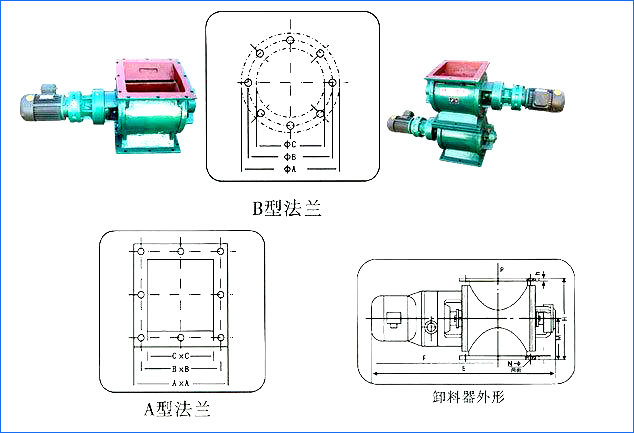

GY系列刚性叶轮给料机规格型号：

型号 规格	生产能力 m3/h	叶轮转速 r/min	进出料口尺寸 长x宽 mm	转动方式	齿轮减速电动机			给料机本体 外型尺寸 长x宽x高 mm	给料机本体 重量 kg
					型号	功率 kw	转速r/min
GY-Φ200X200	4	20	200X200	链轮	YTC561	1.5	31	570X300X300	67
	7	31		联轴器
GY-Φ200X300	6	20	200X300	链轮	YTC561	1.5	31	670X300X300	77
	10	31		联轴器
GY-Φ300X300	15	20	300X300	链轮	YTC561	1.5	31	760X400X450	155
	23	31		联轴器
GY-Φ300X400	20	20	300X400	链轮	YTC562	2.2	31	860X400X450	174
	31	31		联轴器
GY-Φ400X400	35	20	400X400	链轮	YTC751	3	31	925X520X600	231
	53	31		联轴器
GY-Φ400X500	43	20	400X500	链轮	YTC751	3	31	1025X520X600	268
	67	31		联轴器
GY-Φ500X500	68	20	500X500	链轮	YTC752	5.5	31	1075X640X760	550

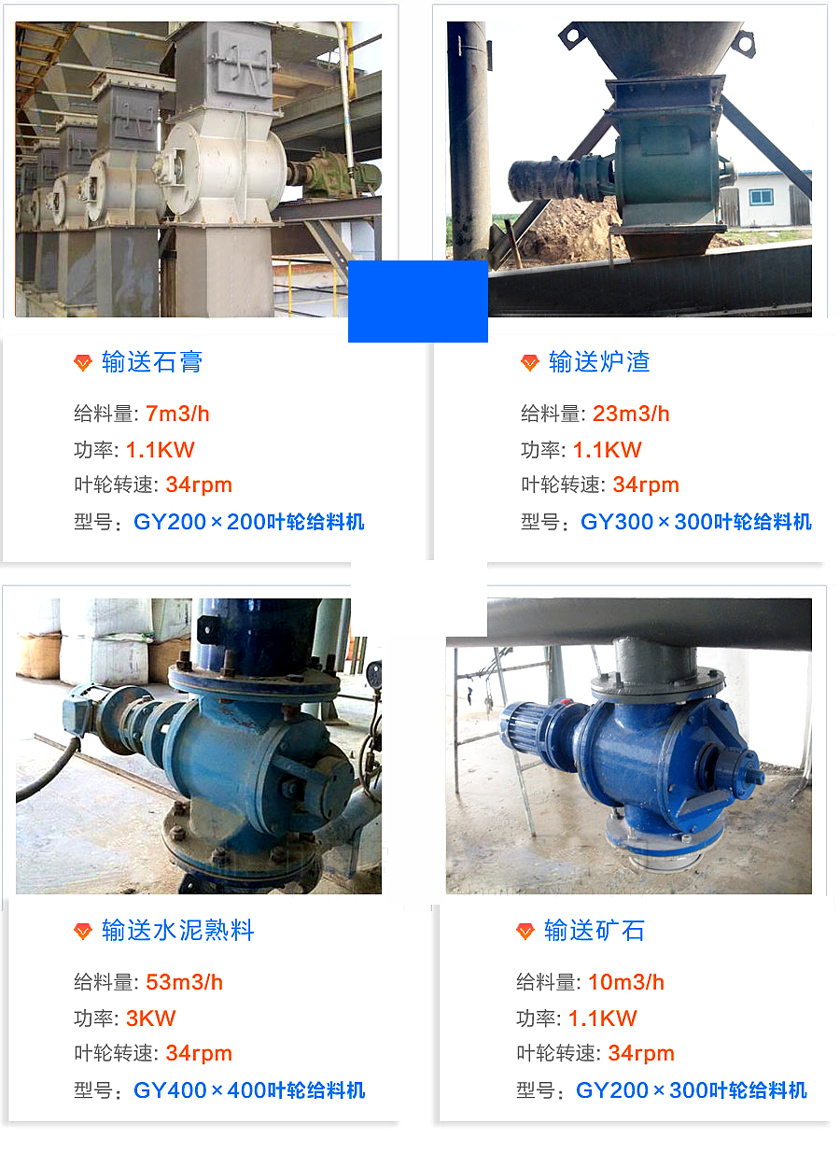

客户案例

叶轮给料机选型注意事项

1、输送物料的名称，物料的比重大小，物料是粉状或小颗粒状。

2、输送量，根据输送能力即可选择叶轮给料机的大小，及其配备的减速机的速比大小。确定叶轮给料机的产量，根据产量可以选择合适口径的叶轮给料机。选择叶轮给料机合适的口径。正常的叶轮给料机口径有上下均为圆口或者方口，非标定制时，可做成上圆下方或者上方下圆。

3、当确定叶轮给料机的基本型号后，需要注意叶轮给料机工作的环境是否具有"正压"或"负压"，当有风压时，叶轮给料机必须选型为锁风型，一般有机械锁风，就是对叶轮给料机的叶轮和阀体进行机械精加工，精加工后间隙较小，工作时候物料填充间隙，即可达到锁风的目的。另外的还有柔性锁风，根据物料不同，可以选择耐磨帆布带和薄不锈钢片，固定于叶轮轮缘，超出轮缘5-10mm，旋转过程中依靠不锈钢片或者帆布带的变形封堵轮缘和阀体之间的间隙，达到锁风的目的。

4、叶轮给料机使用的工况条件中是否具有高压，若有高压，叶轮给料机阀体与叶轮给料机叶轮外圆则需要精加工，达到锁风，关风的目的。
