TH环链式斗式提升机是环形料条带动料斗提升物料的设备，采用混合式或重力卸料，挖取式装料，中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料，物料温度在250℃以下。

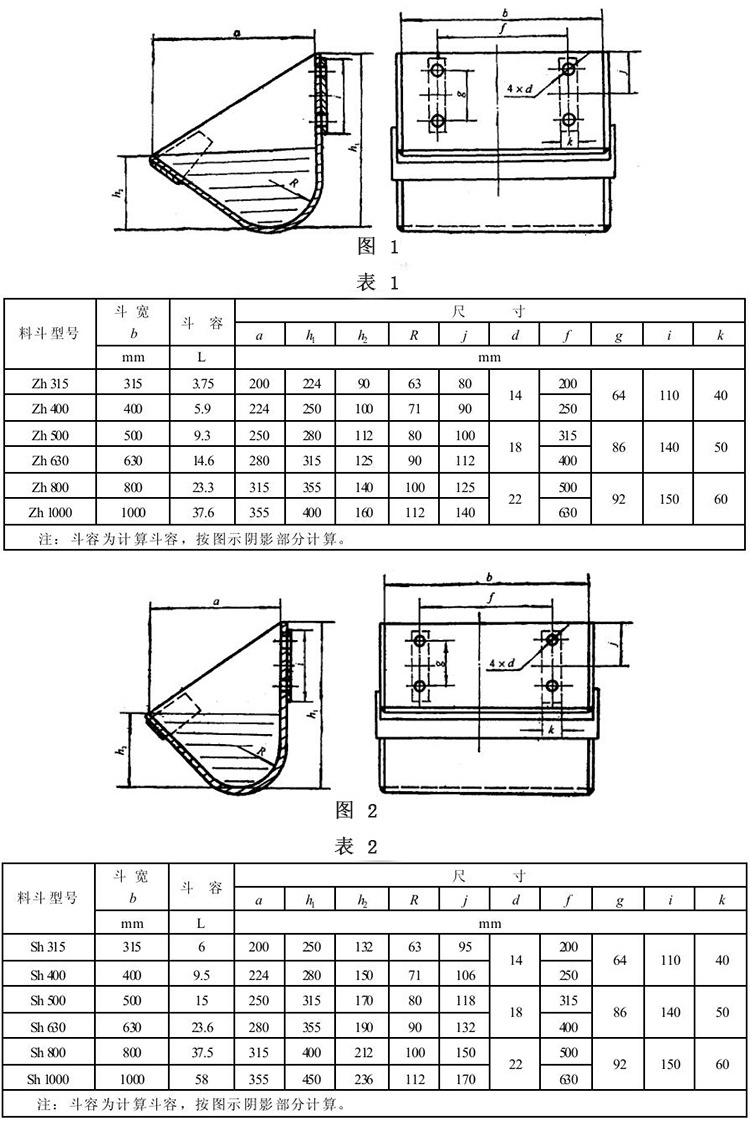

环链式斗式提升机有两种料斗：
Zh型（中深斗）一般适用于输送湿的，易结块的，较难抛出的物料，如湿砂、型砂、化肥、碱粉等。
Sh型（深斗）适用于输送干燥的，松散易于抛出的物料，如水泥、熟料、碎石、煤块等，其输送量也比Zh型的大。
TH型环链式斗式提升机适用于向上输送松散密度P＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。本机的特点为快速离心卸料:并采用环链为牵引构件，故不适于输送大块磨琢性及掏取阻力大的物料。

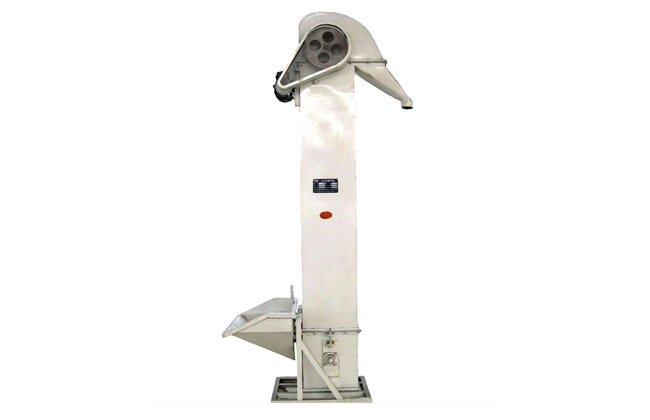

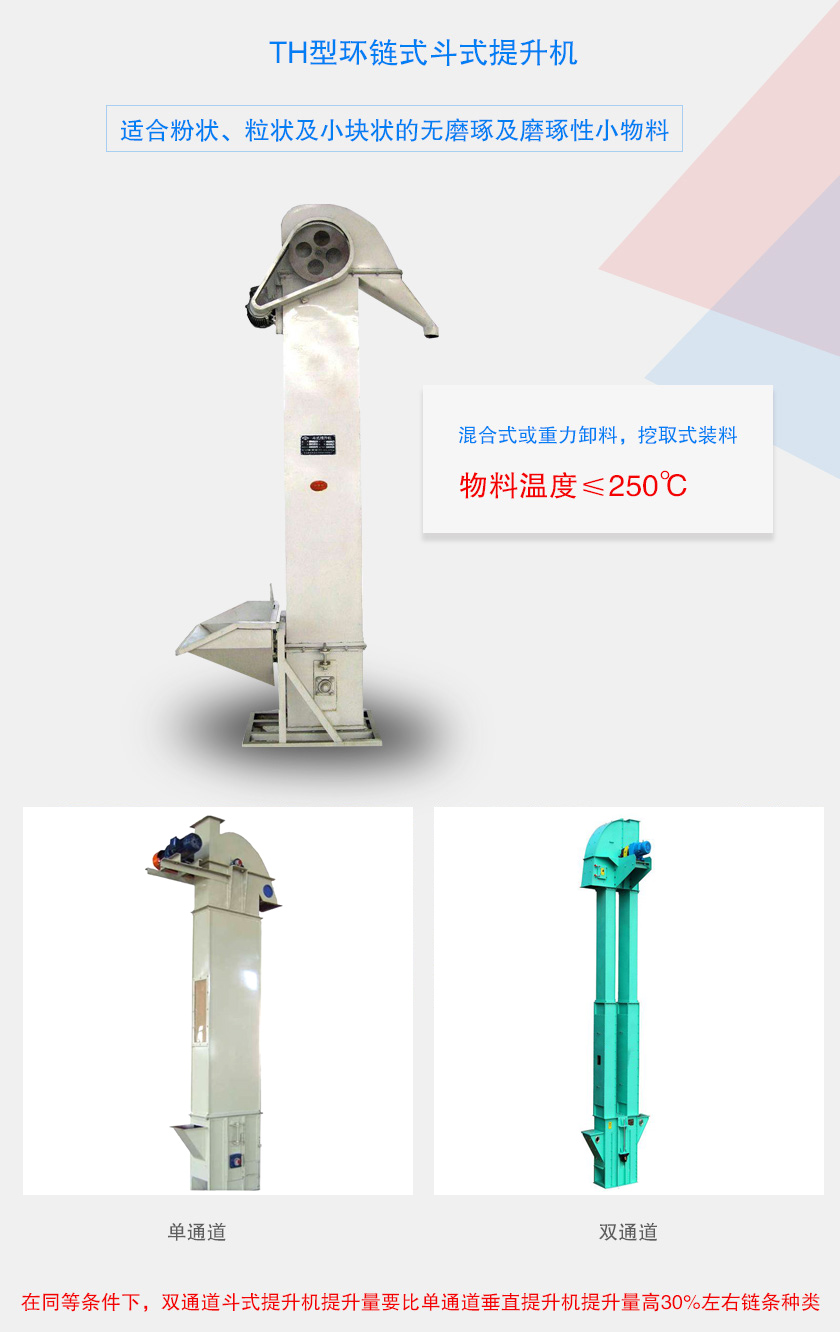

单通道斗式提升机提升鸡精

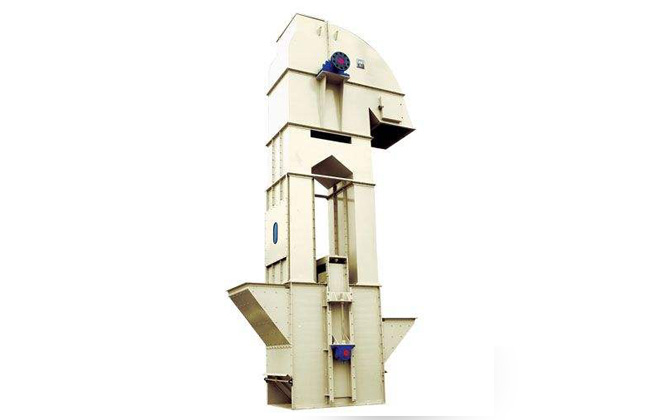

双通道环链式斗式提升机提升砂石
1、输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍。
2、改进机型的提升输送量比普通机型提高30%以上。提升高度可达40米。
3、牵引件为低合金钢制造的高强度圆环链，经合理热处理后，抗拉强度高，耐磨性好，使用寿命长。
4、采用了组装式链轮。由轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；
5、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链。
6、传动装置安装了逆止器，有效防止"倒料"的发生。

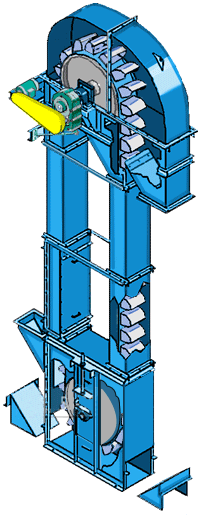

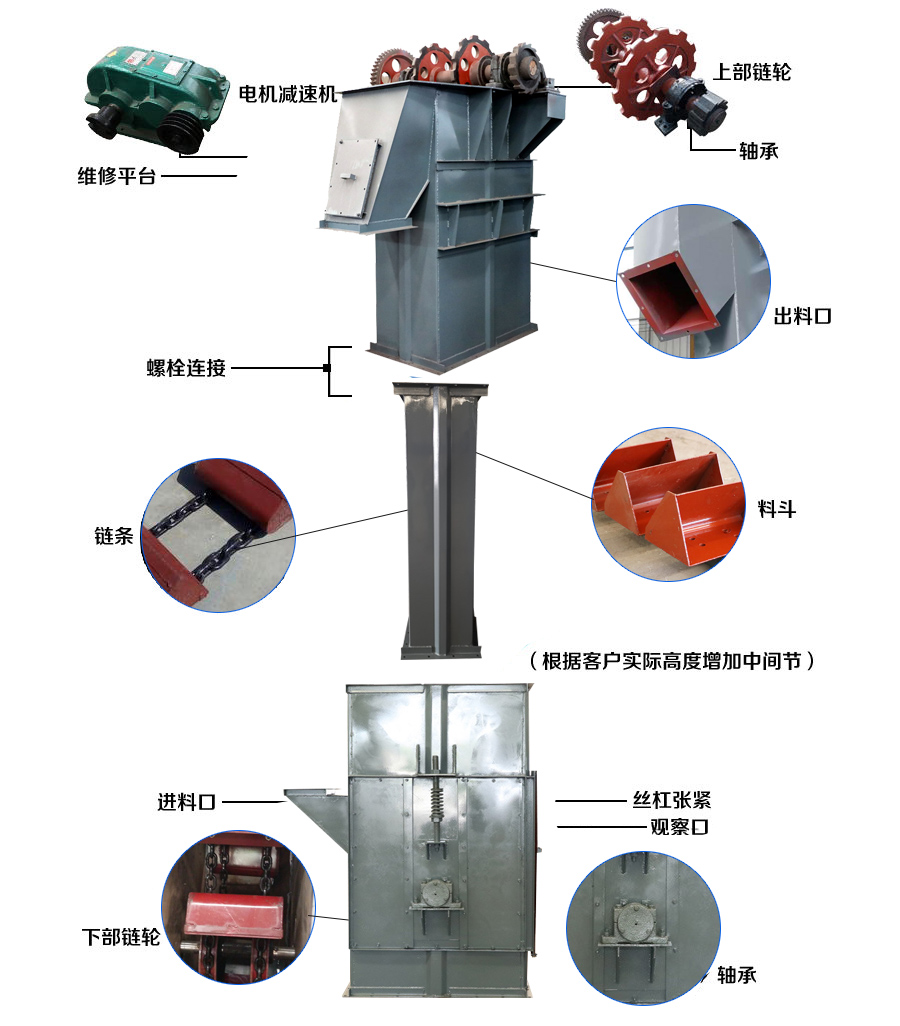

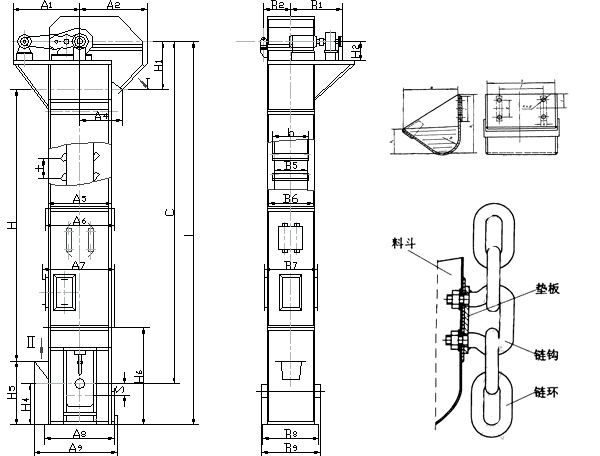

TH环链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用圆环链条组成,链条抗拉强度高、耐磨性好。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
TH环链式料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，然后将物料倾入接受槽内，链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。

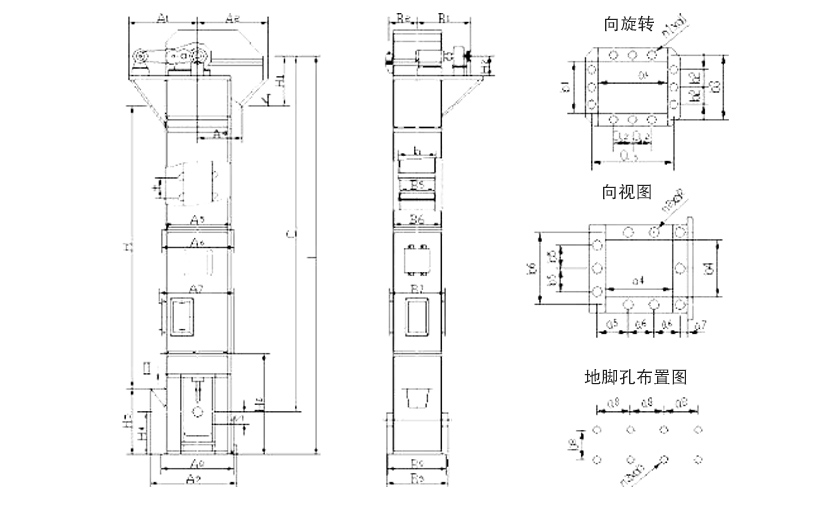

| 型号 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | |||||||||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
| 输送量m³/h | 普通型 | 15 | 25 | 18 | 29 | 31 | 48 | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | |||
| 改进型 | - | - | - | - | - | - | 46 | 80 | 80 | 125 | 100 | 157 | 152 | 246 | ||||
| 料斗 | 斗宽mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | ||||||||||
| 斗容L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | ||||
| 斗距mm | 普通型 | 500 | 512 | 688 | ||||||||||||||
| 改进型 | - | 384 | 516 | |||||||||||||||
| 链条 | 圆钢 (直径×节距)mm | 14×50 | 18×64 | 22×86 | ||||||||||||||
| 环数 | 普通型 | 9 | 7 | 7 | ||||||||||||||
| 改进型 | - | 5 | 5 | |||||||||||||||
| 料斗运行速度m/s | 1.2 | 1.4 | 1.5 | |||||||||||||||
| 主链轮节圆直径mm | 300 | 365 | 520 | 630 | 710 | 800 | 900 | |||||||||||
| 主轴转速r/min | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | |||||||||||
| 物料*大块度mm | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
注意事项
1、TH型环链式斗式提升机允许的较高温度为250℃，如果温度过高，会发生料斗和壳体变形，降低设备的工作性能和使用寿命；
2、如果发生提升机底部堆料造成设备无法运行的，这有可能是由于提升机瞬间提升量不足造成的；因此，选型时应按较大瞬间提升量来计算。
1、卸下环链式斗式提升机的上部壳体，在能够的最高点吊起两条链。
2、举起被动轴并卸下吊斗及相应的吊钩。
3、从环链式提升机上取下链以相反的顺序，重复上述过程把已换好的链在地面上装置并在吊斗旁展开。
4、为防止危险和麻烦，要确保在装置最后一个吊斗时链不移动。
5、传动带张力用加速箱张紧器来实现，加速箱备有注油、排油和油量塞。轴承轴承座分为：驱动轴和脚轴，都备有润滑脂嘴?；蚴亲坝?长寿命润滑"轴承。
6、提升机空负荷试运转并紧固一切料斗牢固螺栓，并将其用电焊点固；
7、调整环链斗式提升机底部重锤位置并带料试运转。
