板链斗式提升机结构和原理

发布时间：2021-08-03 18:51:46 作 者：袁封雪

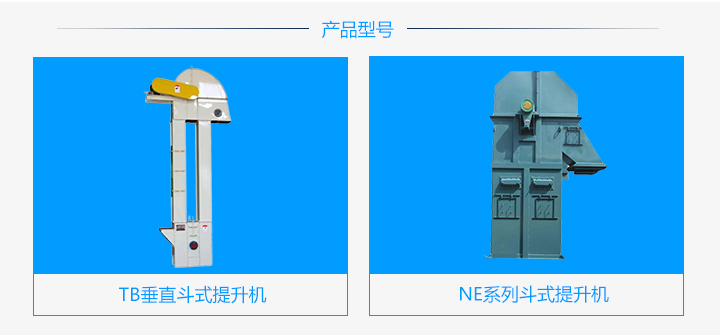

板链斗式提升机有TB垂直斗式提升机和NE系列斗式提升机，板链斗式提升机主要依靠板链传动，适用于垂直输送粉状、粒状、和块状物料，也可以提升磨琢性较大的物料，如：粉煤灰、矿渣、石灰石、水泥熟料、水泥、煤等物料。下面，小编将为大家介绍一下板链斗式提升机的结构和原理，方便大家更好的了解板链斗式提升机是怎样构造和工作的。



一、板链斗式提升机结构——以NE系列斗式提升机为例

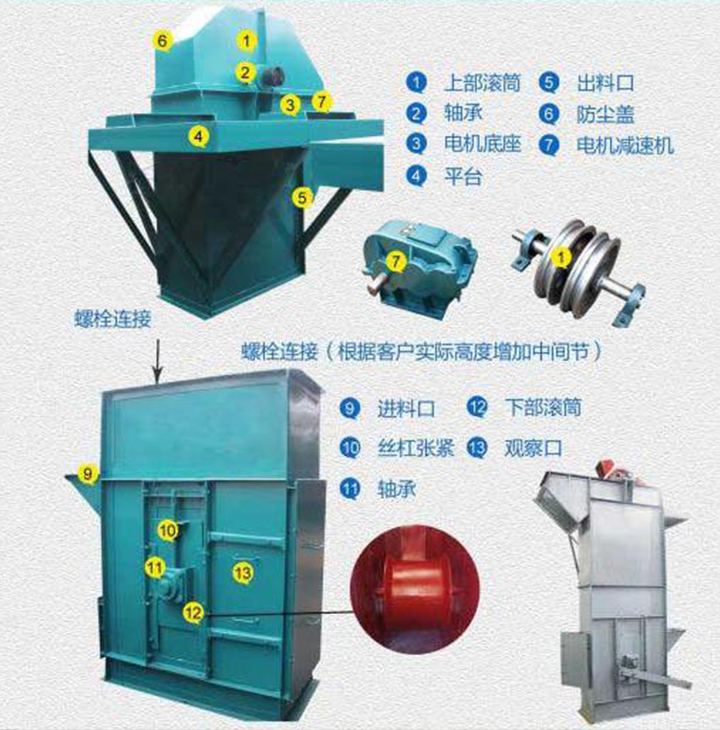

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。



运行部件：由料斗和专用板式链条组成，NE系列斗式提升机有单排链和双排链之分，NE30以及下为单排链，NE50及以上型号为双排链。



驱动装置：多种驱动组合驱动，驱动平台上装有检修架和栏杆；驱动制装置有左装和右装之分。



上部装置：安装有轨道（双排链），逆止器，卸料口装有防回料橡胶板。



中间节：部分中间节装有轨道（双链），以防止链条工作中摆动。



下部装置：装有自动张紧装置。











二、板链斗式提升机工作原理——以NE系列斗式提升机为例

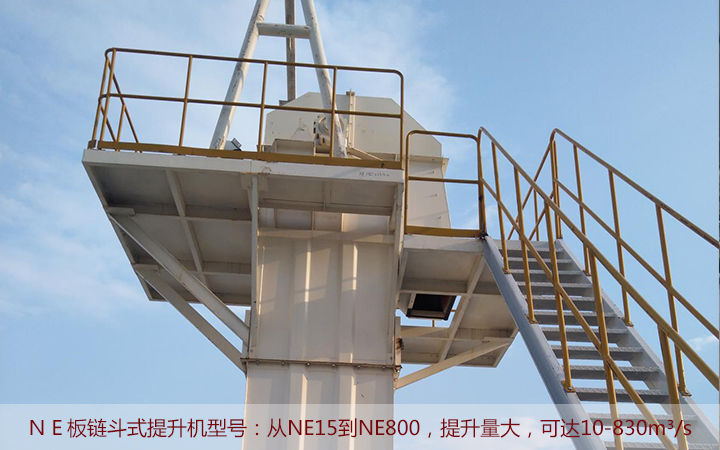

NE系列板链式斗式提升机使用流入式喂料，物料流入料斗后沿着板链运动提升到顶部，依靠自身重力作用自行卸料。NE系列板链式斗式提升机型号齐全，从NE15到NE800，提升量大，处理量大，可达10-830m³/s；该机采用全封式机壳链速低，几乎无回料现象，不做重复动作，无用功少；且运行稳定，维修少，使用寿命长，逐步替代了老式TB垂直斗式提升机。
