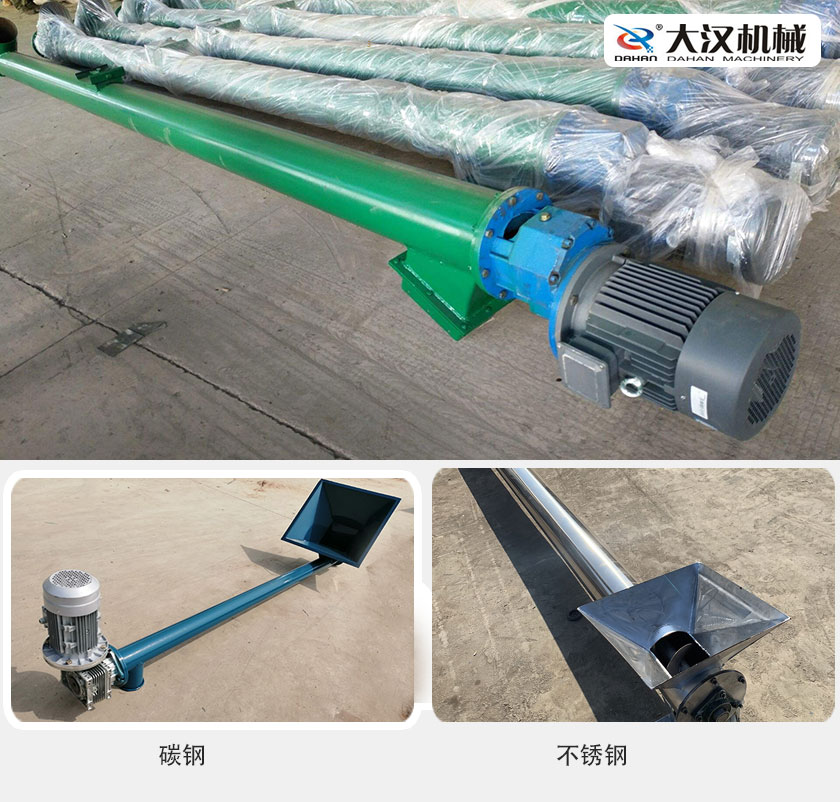

管式无轴螺旋输送机是指外观为圆管，叶片为没有中心轴的螺旋输送机，它的管径有：150mm、200mm、250mm、300mm、400mm、500mm等，材质可以分为：碳钢（Q235）、锰钢（Mn17）不锈钢（304），是按照 JB/T679-95 《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。
管式无轴螺旋输送机是一种特殊设计的无轴螺旋输送机，它在传统无轴螺旋输送机的基础上增加了一个外管，使得螺旋体位于管内运行。通常用于水泥、颗粒状物料、粉末等的输送。相比传统的无轴螺旋输送机，管式无轴螺旋输送机在输送过程中可以更好地控制物料的流动，减少粉尘的产生，提高输送效率。
管式无轴螺旋输送机可以根据具体的行业和应用需求，选择合适的管式无轴螺旋输送机，并确保其设计和选型符合所需的输送能力、输送距离、物料特性和工艺要求，以下是一些常见的应用领域：
1.粮食加工： 管式无轴螺旋输送机可用于谷物、饲料、面粉等粮食加工过程中的物料输送和转运，如从储存仓库到生产线或包装设备。
2.化工工业：在化工工业中，管式无轴螺旋输送机常用于粉状或颗粒状的化工原料、添加剂、催化剂等的输送，如在生产过程中的物料搬运、混合和包装等环节。
3.建筑材料： 管式无轴螺旋输送机适用于建筑材料行业，可用于输送水泥、砂浆、混凝土、石灰石等物料，如在混凝土搅拌站、砂浆生产线和建筑工地上的物料输送。
4.废物处理：管式无轴螺旋输送机可应用于废物处理领域，用于输送固体废物、污泥、污水处理副产物等，如在污水处理厂、垃圾处理场和再生资源回收过程中的物料处理和转运。
5.矿业和冶金：在矿业和冶金行业中，管式无轴螺旋输送机广泛应用于矿石、煤炭、金属粉末等物料的输送和处理，如在矿山、矿石选矿厂和冶炼工艺中的物料输送和转运。
6.粉体处理：管式无轴螺旋输送机适用于粉体处理行业，如在颜料、染料、化妆品、药品等领域中的物料输送和包装过程。
管式无轴螺旋输送机是指外观为圆管，叶片为没有中心轴的螺旋输送机，它的管径有：150mm、200mm、250mm、300mm、400mm、500mm等，材质可以分为：碳钢（Q235）、锰钢（Mn17）不锈钢（304）。
管式无轴螺旋输送机相比传统的输送设备有许多优势和特点，它采用优质材料和精良制造工艺，具有较高的可靠性和稳定性。它能够持续稳定地进行物料输送被广泛应用于建筑材料、化工、食品加工、环保和冶金等行业。以下是它的一些具体优点:

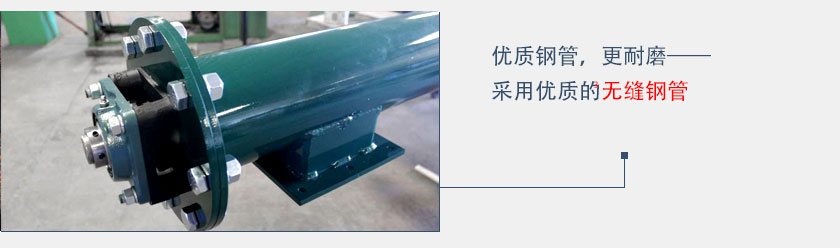

优质钢管，更耐磨——采用优质的无缝钢管，端部采用法兰互相连接成一体，易损件均采用较高的耐磨材质
多种搭配，产量大——输送量高可达1.4~458m3/h，能够与多种设备搭配使用（如：破碎机、振动筛以及各种除尘设备等）
长距离输送距离：单机输送长度可达30m，分段安装可达100m。

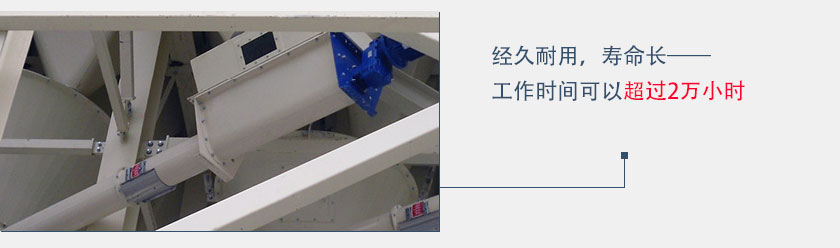

经久耐用，寿命长——工作时间可以超过2万小时。要比同行业的同等设备的使用寿命高于1.5倍。

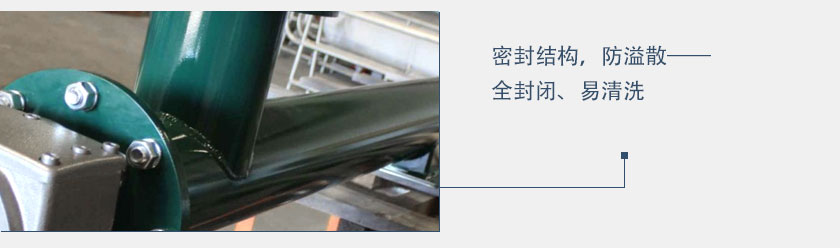

密封结构，防溢散——全封闭、易清洗的螺旋表面可保证物料不受污染、不会泄漏。

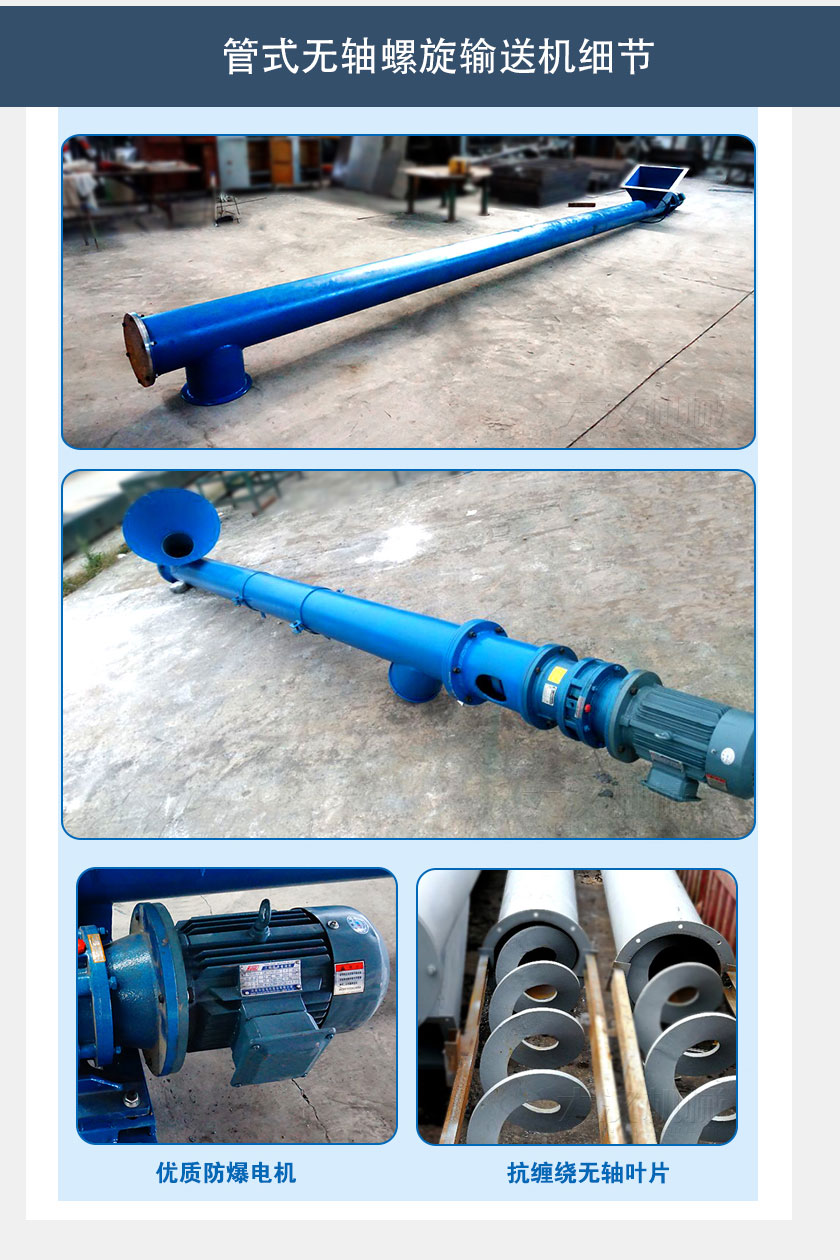

1、输送管道（管壳）：管式无轴螺旋输送机的核心部分是输送管道，也称为管壳。它通常由钢材或耐磨材料制成，具有足够的强度和耐用性，能够承受物料的输送压力和重量。
2、无轴螺旋体：管式无轴螺旋输送机的螺旋体位于输送管道内部，没有中心轴。螺旋体通常由螺旋叶片和螺旋轴组成，叶片与轴连接构成连续的螺旋结构。
3、传动装置：管式无轴螺旋输送机通常配备电动驱动装置，用于提供螺旋体的旋转动力。传动装置包括电动机、减速器和联轴器等组件，将电动机的转速和扭矩传递给螺旋轴，驱动螺旋体进行物料的输送。
4、支撑结构：为了支撑和稳定输送管道及螺旋体，管式无轴螺旋输送机通常具备支撑结构。支撑结构可以包括底座、支撑架、支撑腿等组件，确保输送机的稳定运行和合适的安装位置。
5、进料口和出料口：管式无轴螺旋输送机的进料口用于接收物料，将其引入输送管道。出料口用于物料的排出，将物料从输送管道中释放出来。
管式无轴螺旋输送机的结构简单，工作原理清晰，通过螺旋刀片的旋转实现物料的输送，适用于各种粉末、颗?；蚩帕Ｗ次锪系氖渌托枨蟆?/span>
1.当输送机启动时，传动装置驱动螺旋刀片旋转，将物料从进料口推送到出料口。
2.物料在输送过程中被螺旋刀片包裹，随着螺旋刀片的旋转，沿着输送管道方向前进。
3.由于螺旋刀片的螺旋形状，物料在输送过程中产生推力和阻力，实现物料的输送和控制。
4.物料在输送过程中受到连续的推动和搅拌，可以有效防止结块和堵塞，确保输送顺畅。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

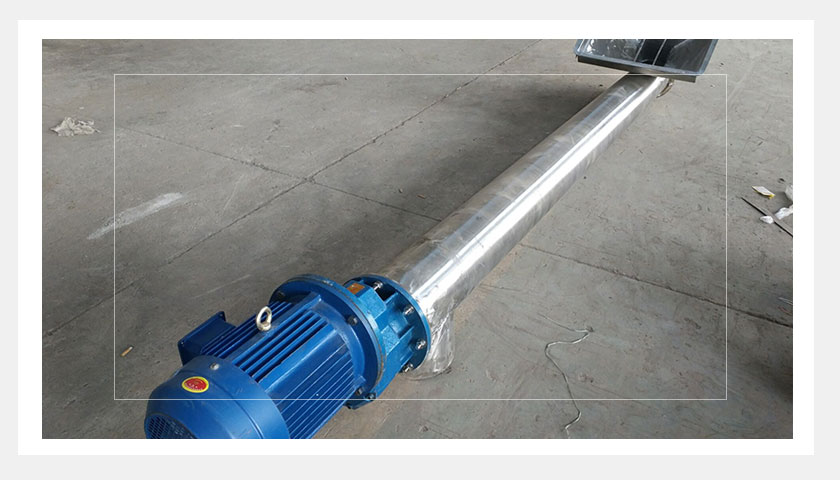

端部进料，端部出料。

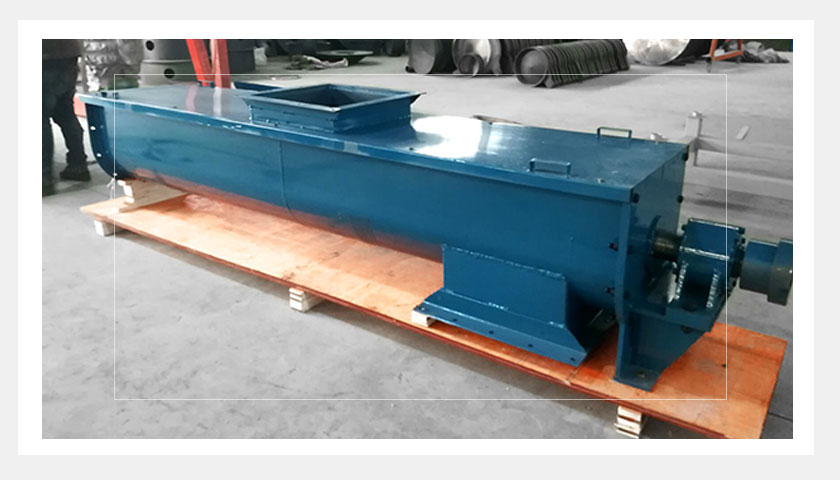

中间进料，两端同时出料或两端轮换出料。

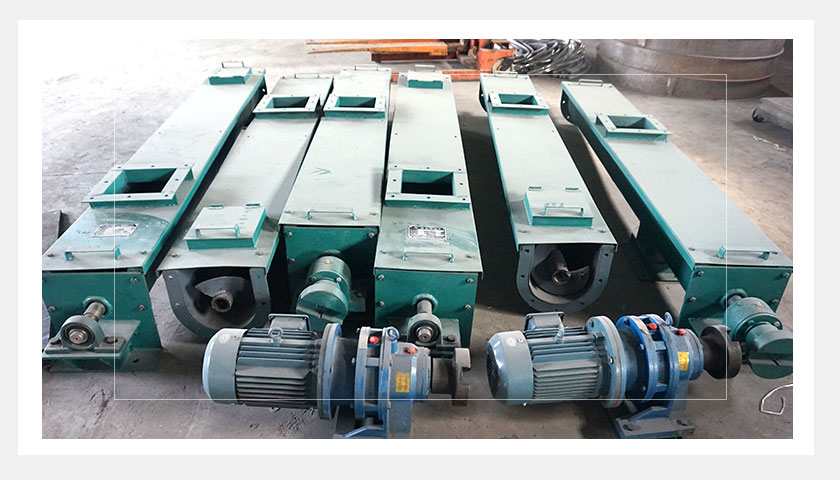

两端进料，中间出料。

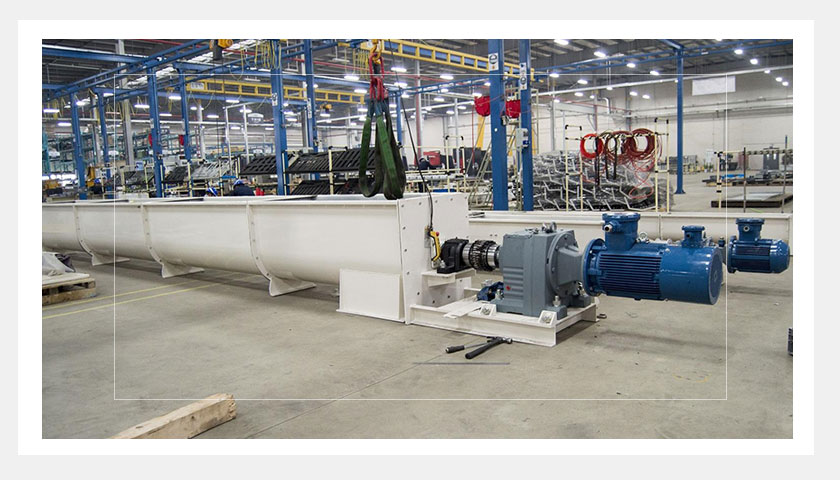

端部或中间进料，另一端或两端轴向出料。

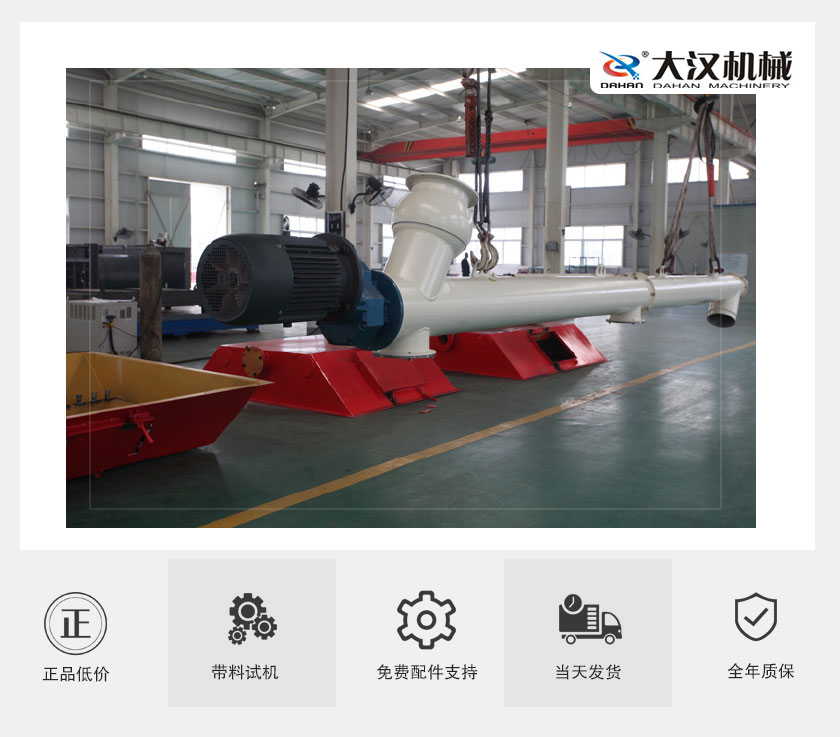

大汉管式无轴螺旋输送机厂家是一家经验丰富、技术领先的管式无轴螺旋输送机制造商，致力于为客户提供高质量、可靠的定制化输送解决方案。凭借先进技术，我们设计的产品能够控制粉尘产生、节能。我们以“客户至上”为服务理念，提供专业咨询、快速售后服务和全面技术支持，广泛应用于建筑材料、化工、食品加工、环保和冶金等行业，赢得客户一致好评。
