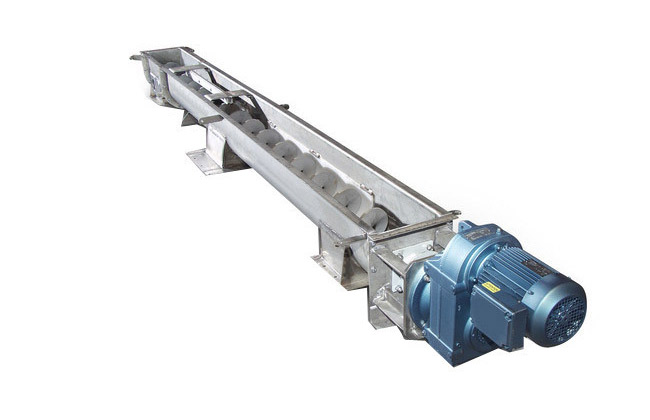

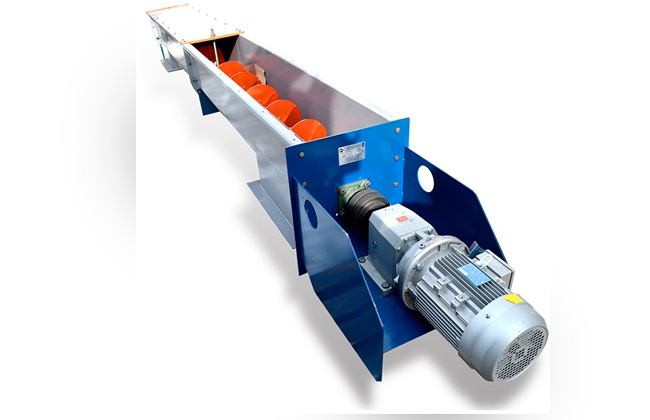

无轴螺旋输送机采用了无中心轴设计，物料输送更加顺畅，有效防止堵塞和缠绕物的影响，非常适合粘性、含水量高、带状等易于缠绕的物料。无轴螺旋输送机一般为水平布置，也可以倾斜放置，但是倾斜角度不会超过45°。

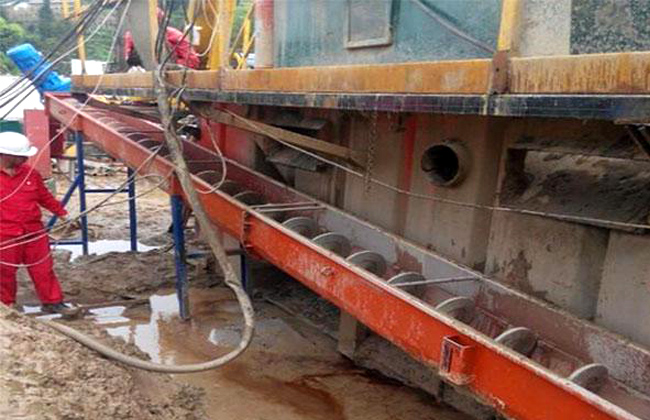

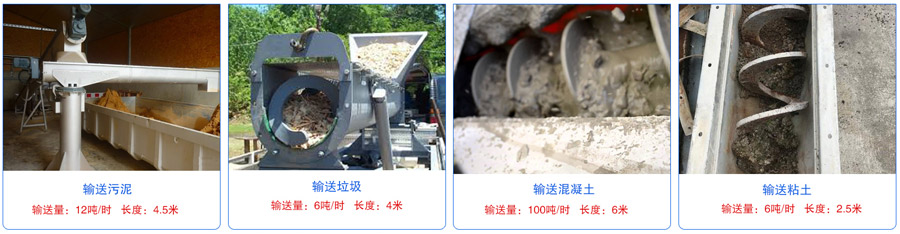

输送污泥
输送湿粘土
无轴螺旋输送机采用高强度耐磨钢、不锈钢或碳钢制成的螺旋叶片进行物料输送。无轴设计增加了输送容积，叶片可以在一定程度上弯曲，适应复杂的输送路径，灵活性强。此外，无中心轴减少了堵塞和磨损，清理和维护更为简便，降低了?；奔浜臀こ杀尽?/p>
无轴螺旋输送机，又称无心螺旋输送机，因其结构简单、易于维护而广泛应用。根据型号和材质，无轴螺旋输送机可分为以下几类：

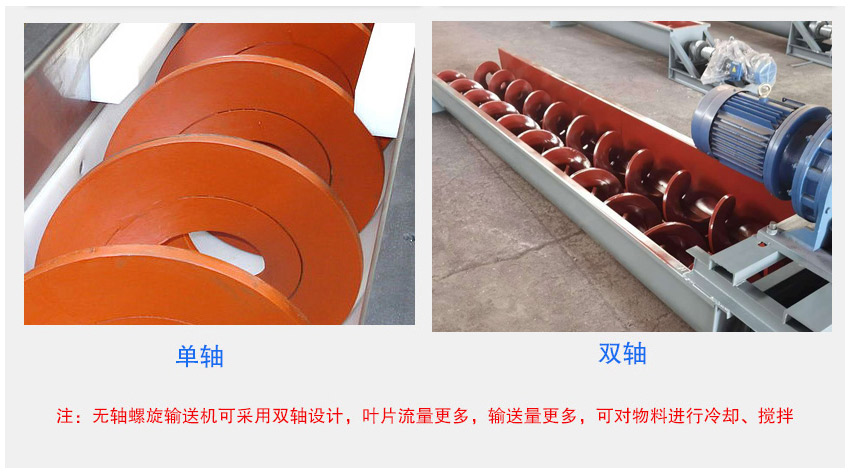

型号分类
单无轴螺旋输送机——由1个螺旋体组成，不具备混合、搅拌功能。

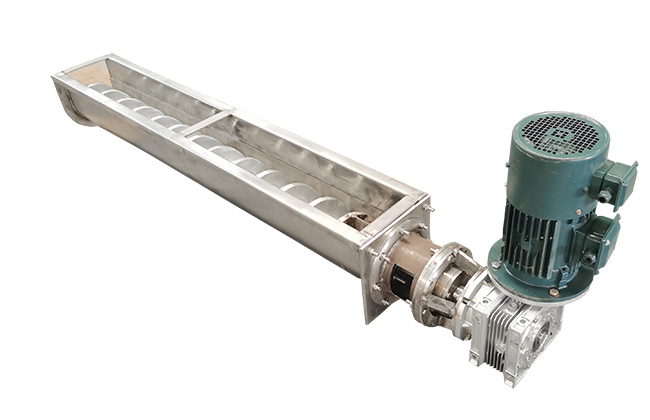

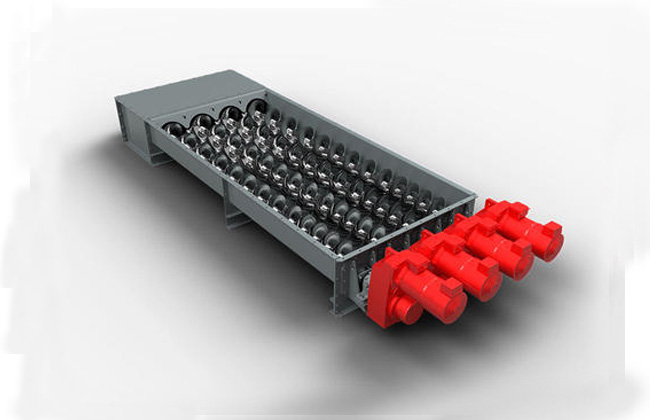

双无轴螺旋输送机——由两个螺旋体组成，螺旋叶片的旋向向反，避免卡料，输送量为单螺旋的１.５-２倍，可同时具备输送、混合、搅拌功能。

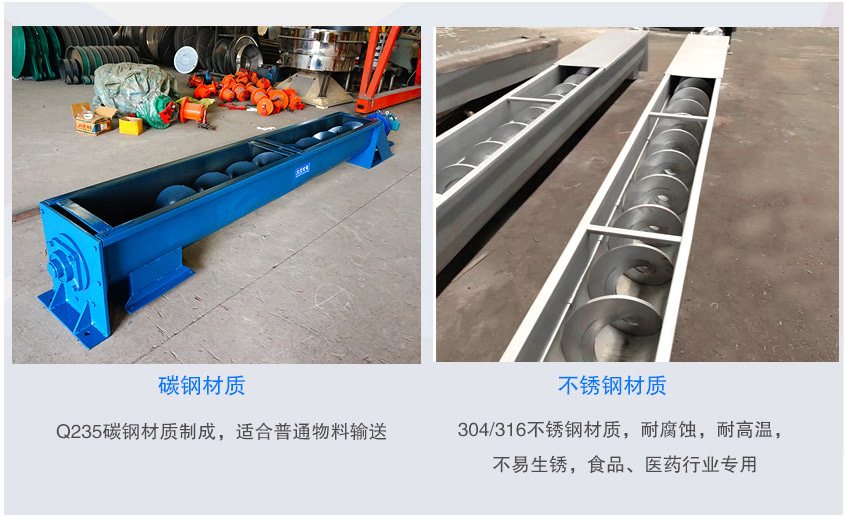

材质分类
碳钢无轴螺旋输送机——Q235碳钢材质制成，适合普通物料输送。
不锈钢无轴螺旋输送机——304/316不锈钢材质，耐腐蚀，耐高温，不易生锈，食品、医药行业专用。
无轴螺旋输送机凭借其独特的结构和工作原理，在物料输送领域展现出诸多优势，使其成为众多行业的选择，下面是其优点的详细介绍：

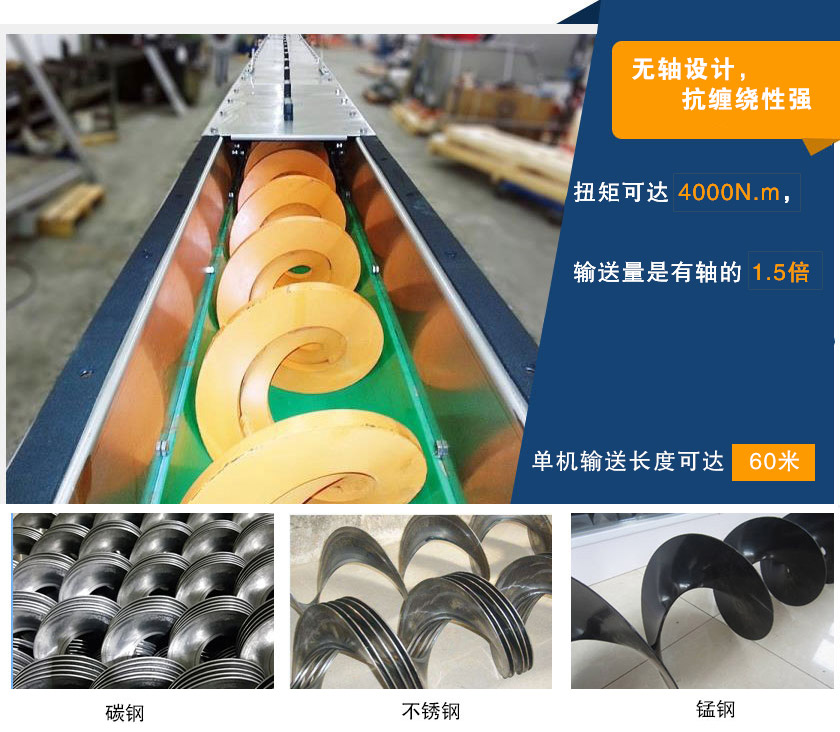

抗缠绕性强： 与有轴螺旋输送机相比，无轴螺旋输送机没有中间轴承，对于输送带状、黏稠物料、易缠绕物料有特殊的优越性，能避免物料堵塞。
输送量大：无轴螺旋输送机扭距可达4000N/m，相比有轴螺旋输送机扭矩更大，输送量是有轴的1.5倍。
输送距离长：单机输送长度可达60米，无轴螺旋输送机可以实现更长的输送距离，并可根据用户需要采用多级串联式安装。
密封性好：带有适当垫圈的槽盖可实现无味操作并形成屏障，防止任何大气介质进入系统?？杀Ｖせ肪澄郎退臀锪喜皇芪廴尽⑽抟煳锻庑?、保证了输送环境的卫生。
能机动工作：灵活的加料方式，可单点或多点加料，能实现既可下方出料，又可端头出料的效果，适用于多种生产场景，提高了生产效率和灵活性。
使用寿命长：采用特制塑料板或橡胶板或铸石板，避免了叶片与壳体的直接摩擦，耐磨损性好，延长了设备的使用寿命，降低了维修成本，提高了生产效益。
无轴螺旋输送机结构简单，主要由以下部件组成：
传动装置: 采用摆线针轮减速机或硬齿面轴装齿轮减速机。电机通常安装在减速机的一侧，通过联轴器连接到减速机。驱动装置应尽量设置在物料出口处。驱动装置的防护等级一般为IP65。
推力轴承: 安装在机头处，用于承受物料输送过程中产生的轴向力，防止螺旋体向后滑动。推力轴承的工作寿命不低于100000小时，确保长期稳定运行。
外壳: 外壳通常为U型或O型，可以根据需要选择合适的形状。外壳顶部设有防雨罩，防止雨水进入机体内部。外壳材质通常为不锈钢或碳钢，根据输送物料的性质选择合适的材质。
无轴螺旋体: 无轴螺旋体材质通常为不锈钢或碳钢，螺旋叶片厚度不小于20mm，确保足够的强度和耐用性。螺旋片片高不小于80mm，可以有效地将物料输送至目的地。
衬板: 衬板安装在螺旋体的外侧，用于防止物料与螺旋体之间的摩擦磨损。衬板材质通常为耐磨塑料板、橡胶板或浇铸石板等。衬板的使用寿命一般保证2年以上，可定期更换。
进出料口: 进出料口通常为方形或圆形，可以根据需要选择合适的形状。进出料口的位置由用户根据实际情况确定。

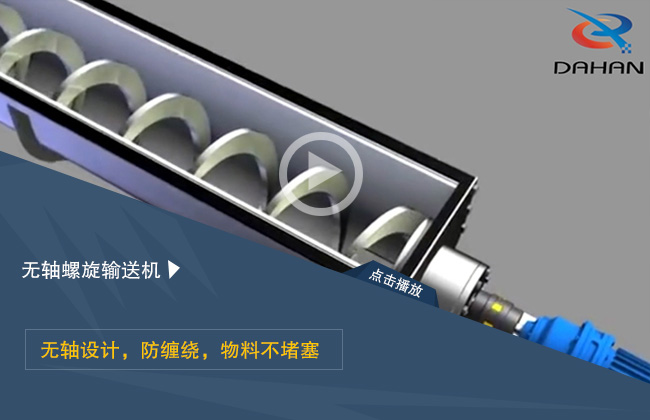

无轴螺旋输送机是通过电动机带动摆线减速机运转的，靠机械密封轴与无轴螺旋体上的连接盘传动而使螺旋旋转工作，当污泥排到U形槽上部的进料口后，即通过螺旋传动使污泥由U 形槽下部的出料口排出。
无轴螺旋输送机工作原理
| 名称型号 | WLS150 | WLS200 | WLS250 | WLS300 | WLS400 | WLS500 | ||
| 螺旋体直径(mm) | 150 | 184 | 237 | 284 | 365 | 470 | ||
| 外壳管直径(mm) | 180 | 219 | 273 | 351 | 402 | 500 | ||
| 允许工作角度( α ) | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | ||
| 较大输送长度(m) | 12 | 13 | 16 | 18 | 22 | 25 | ||
| 较大输送能力(t/h) | 2.4 | 7 | 9 | 13 | 18 | 28 | ||
| 电机 | 型号 | L ≤ 7 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
| 功率kW | 1.5 | 2.2 | 3 | 5.5 | 11 | 11 | ||
| 型号 | L>7 | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 | |
| 功率kW | 2.2 | 3 | 4 | 7.5 | 15 | 15 | ||
| 螺旋体的安装 | 10° | 15° | 20° | 25° | 30° | |
| 输送量占水平时的百分比 | 80% | 70% | 60% | 50% | 40% | |
上述无轴螺旋输送机表内数值为输送半流质物料情况下的输送量，当输送颗粒状、松散物料、污泥等有一定堆积性的物料时，表中的数值应增大10%-20%。
表内数值为转速n=30r/min时的输送量，当采用耐磨性较好的衬板时，速度依直径大小可增加20%-100%，相应地输送量也增大20%-100%。

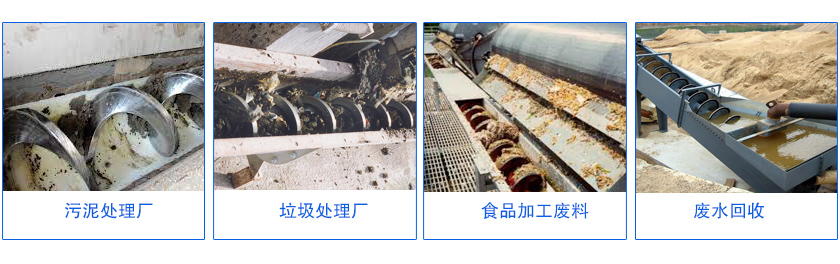

无轴螺旋输送机采用无轴设计，用于处理城市固体废物、筛分物和漂浮物、脱水、浓缩或调节的污泥、包装食品、奶油或糊状物，以及肉类、鱼类、水果和蔬菜加工过程中产生的废物。主要应用领域有：废水处理、糖厂废料、鱼类工业、固体废物处理、水果和蔬菜加工厂、饮料工业、纸浆和造纸、化学工业、一般食品工业、肉类加工厂、屠宰场/屠宰场、餐厅、食堂和一般餐饮。

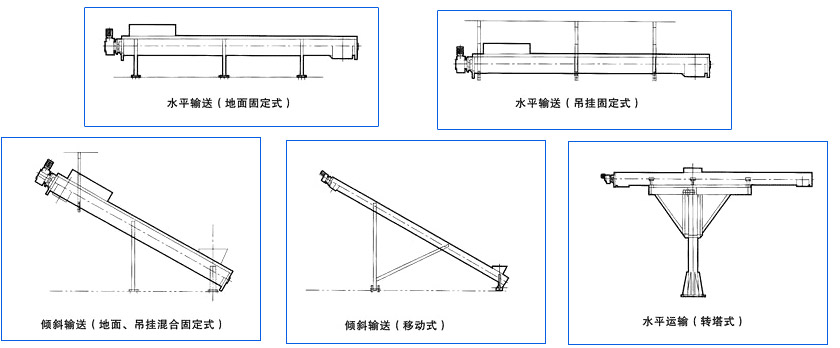

安装方式：本公司根据需要可提供吊挂式；地面、吊挂混合式；移动式以及可绕进料口轴线回转式、转塔式。
模拟安装现场
