绞龙螺旋输送机型号参数

发布时间：2025-12-26 17:09:01 作 者：袁封雪

绞龙螺旋输送机又叫螺旋输送机，物料跟随螺旋叶片旋转向前运动，其输送效率高，处理量大，广泛应用于各行业。下面，小编就绞龙输送机型号机参数给大家做个介绍：

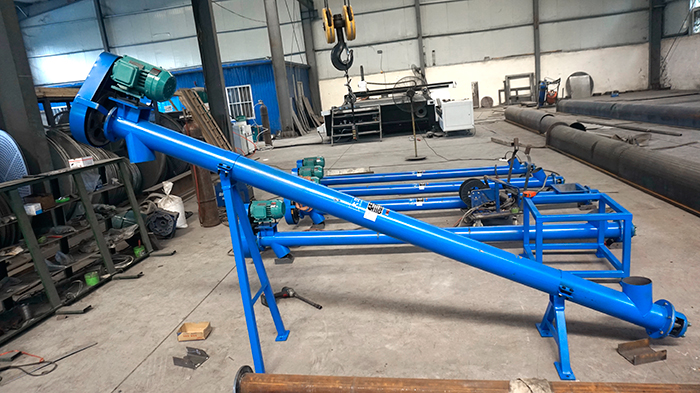

绞龙螺旋输送机是一种利用旋转的螺旋叶片在机壳内推移物料的连续输送机械。其型号参数主要根据输送能力、输送距离、螺旋直径、螺距、转速、电机功率、材质及结构形式等因素确定。生产能力从每小时数公斤到数百吨不等，输送距离可达数十米，螺旋直径范围广泛，材质可选择碳钢、不锈钢等，以适应不同物料特性和工艺要求。

绞龙输送机的型号参数

1）GX型绞龙螺旋输送机

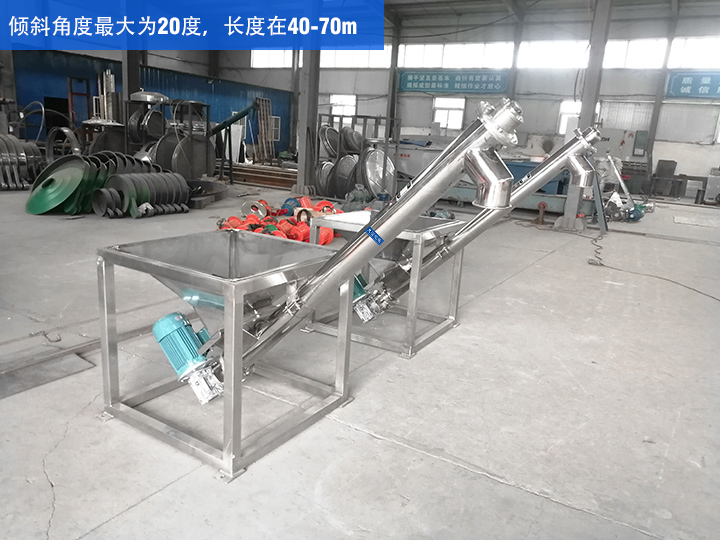

GX型绞龙输送机是市场上常见的输送设备之一，其主要有GX150，GX200，GX250，GX300，GX400，GX500，GX600等多种型号，可水平、垂直、倾斜等多角度输送，倾斜角度最大为20度，长度在40-70m，多用于输送大米，玉米，大豆等粮食作物。其参数图如下：

规  格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min<-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

2）LS型绞龙螺旋输送机

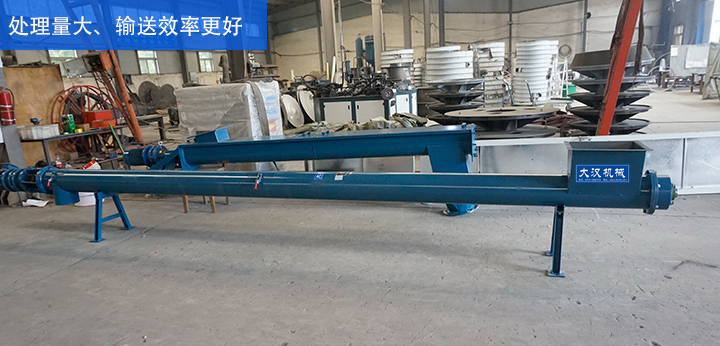

LS型绞龙输送机，是GX型绞龙输送机的改良品，其主要有于LS100，LS200，LS250，LS315，LS400，LS500，LS600等型号，LS型绞龙输送机在GX型绞龙输送机的基础上加装了吊轴承结构，比之GX型绞龙输送机物料的输送处理量更大、输送效率更好，适用于：建材，电力，化工，冶金，铝镁，机械等行业的物料的输送。其参数图如下：

型号 规格		螺旋 直径 mm D	螺距 mm s	转速 r/min n	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

3）WLS型无轴绞龙螺旋输送机

无轴绞龙输送机的型号主要有：WLS100，WLS160，WLS200，WLS250，WLS500，WLS800，WLS1000，WLS1250等多种型号，无轴绞龙输送机与传统绞龙输送机相比，采用无中心轴的设计，无轴易于输送粘黏性，缠绕性物料。而且，无轴绞龙输送机输送量更大，承载力更强，是相同直径的LS型的1.5倍，其倾斜角度不超过20度。其参数图如下：

4）U型绞龙螺旋输送机

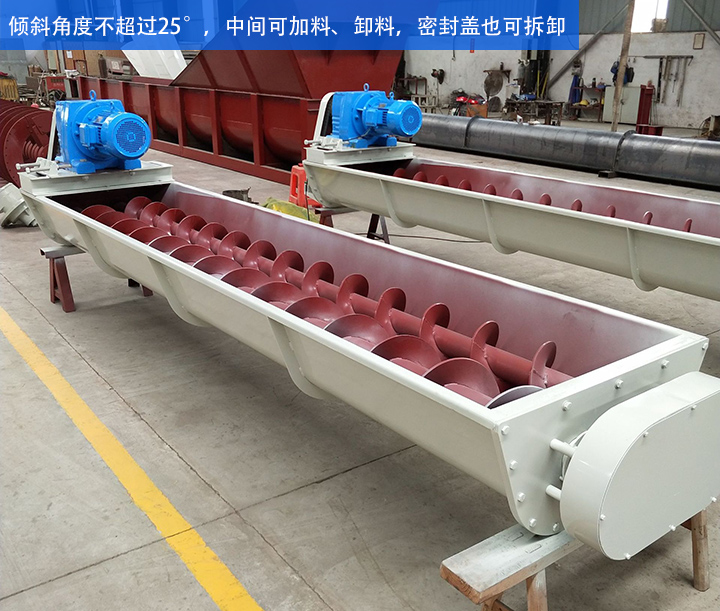

U型绞龙输送机采用“U”型槽而得名，U型绞龙输送机主要有：U200，U250，U300，U400，U500，U600等多种型号，槽长一般为10-20m，U型纹龙输送机适合小范围输送，不宜长距离输送。倾斜角度不超过25°，中间可加料、卸料，密封盖也可拆卸。其参数图如下：

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

绞龙螺旋输送机的生产厂家

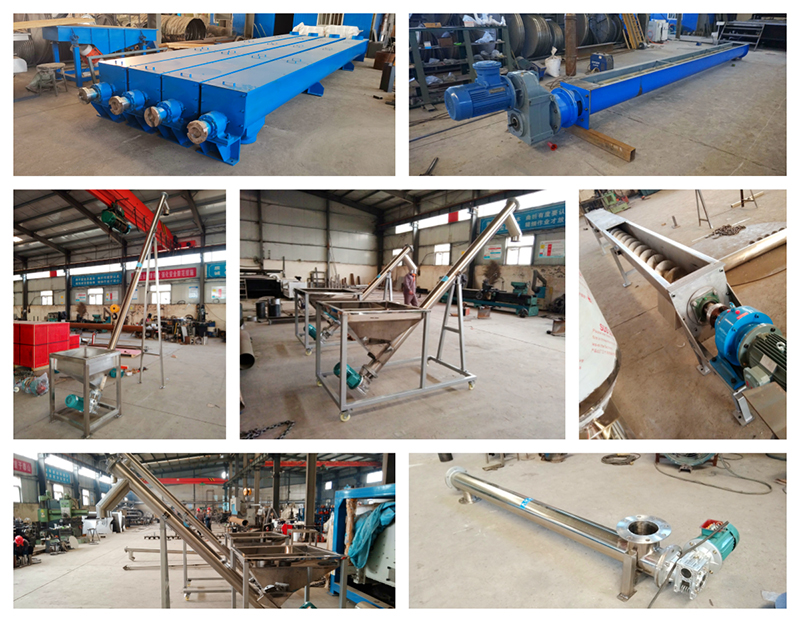

作为专业的输送设备制造商，大汉机械提供多种型号的绞龙螺旋输送机，以适应不同的物料和输送需求。其输送能力根据螺旋直径、螺距、转速以及物料特性而有所不同，理论输送量范围可从每小时数公斤到数十吨不等。

通过对各个螺旋输送产品的产量详细讲解，结合材质和价格选择过程，无轴螺旋输送机处理湿污泥（5-50立方米/小时），处理生活垃圾（10-100吨/小时），双轴螺旋输送机用于混合水泥和粉煤灰等粉状物料时，在1-30吨/小时等，实际的输送能力必须参考具体型号的设备参数以及您要输送的物料特性，可以直接咨询我们的生产厂家获取详细的型号参数和报价。
