产品介绍

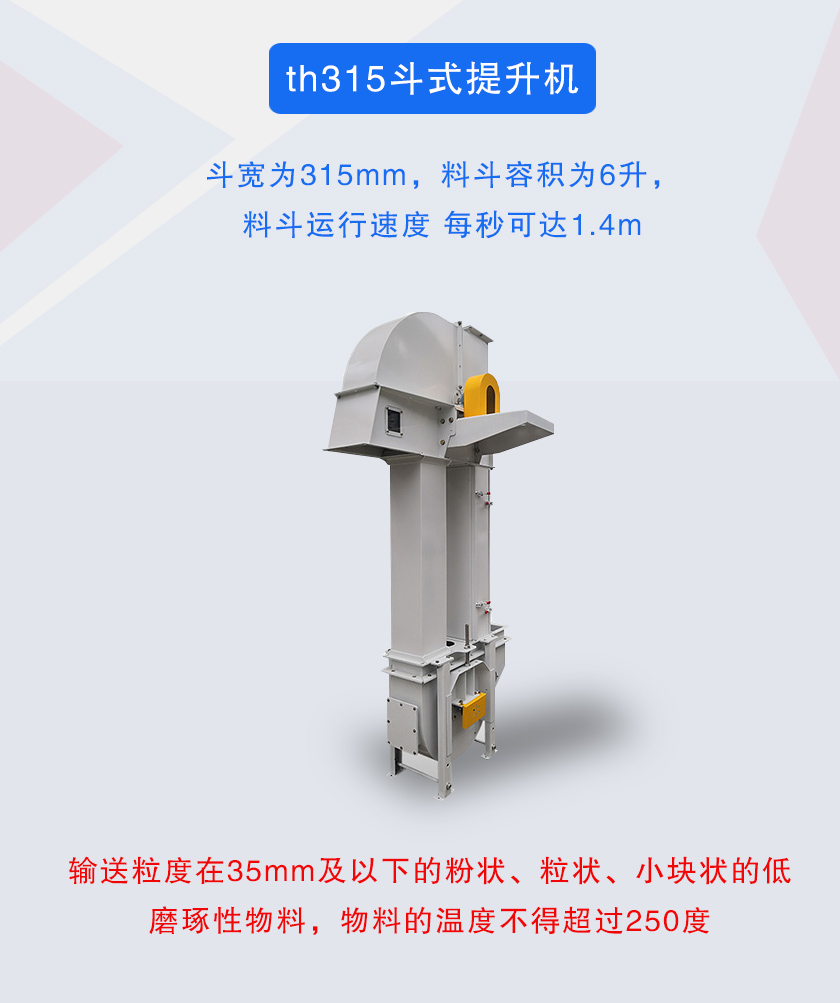

th315斗式提升机是采用圆环链条作为牵引件，斗宽为315mm，料斗容积为6升，料斗运行速度 每秒可达1.4m，主轴转速每分钟达42.5转，为混合或重力方式卸料，掏取式装料，适用输送粒度在35mm及以下的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250度。

该系列斗式提升机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

应用行业



th315斗式提升机主要用于食品、冶金、建材、化工、饲料、粮油、矿山等行业中各种粉状、颗粒状、小块状、具有磨琢性的大块状物料，输送物料粒度为35mm，如水泥、化肥、碎矿石等。

突出优势

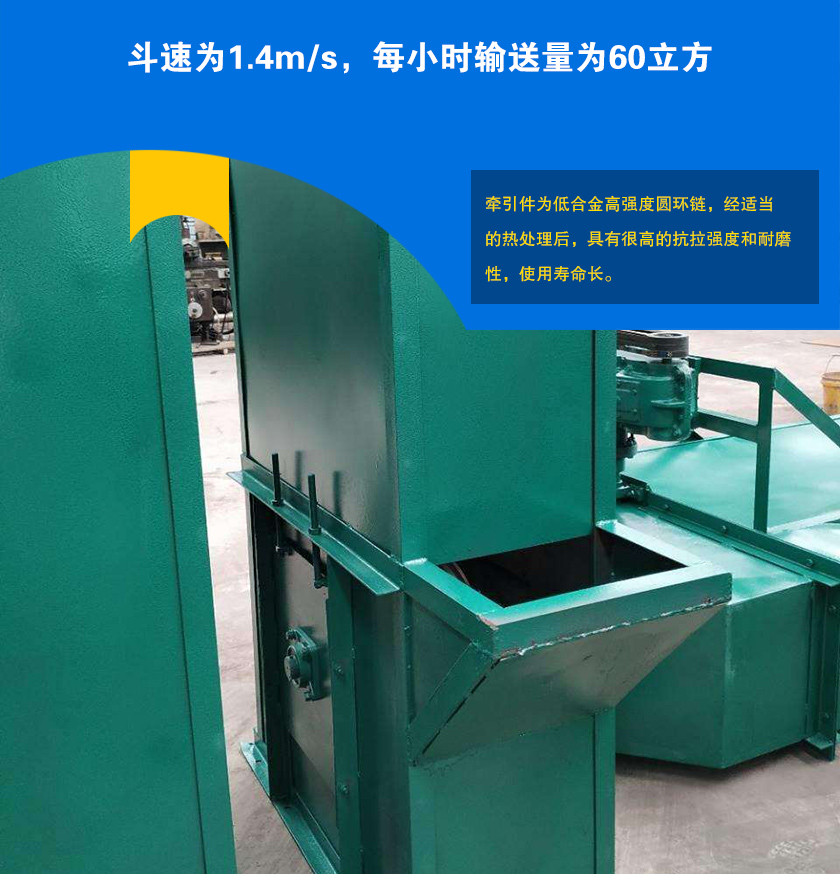

1、斗速为1.4m/s，每小时输送量为60立方。

2、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

3、机身下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而_机器的正常运转，避免了打滑或脱链。

4、采用组装式链轮，有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。

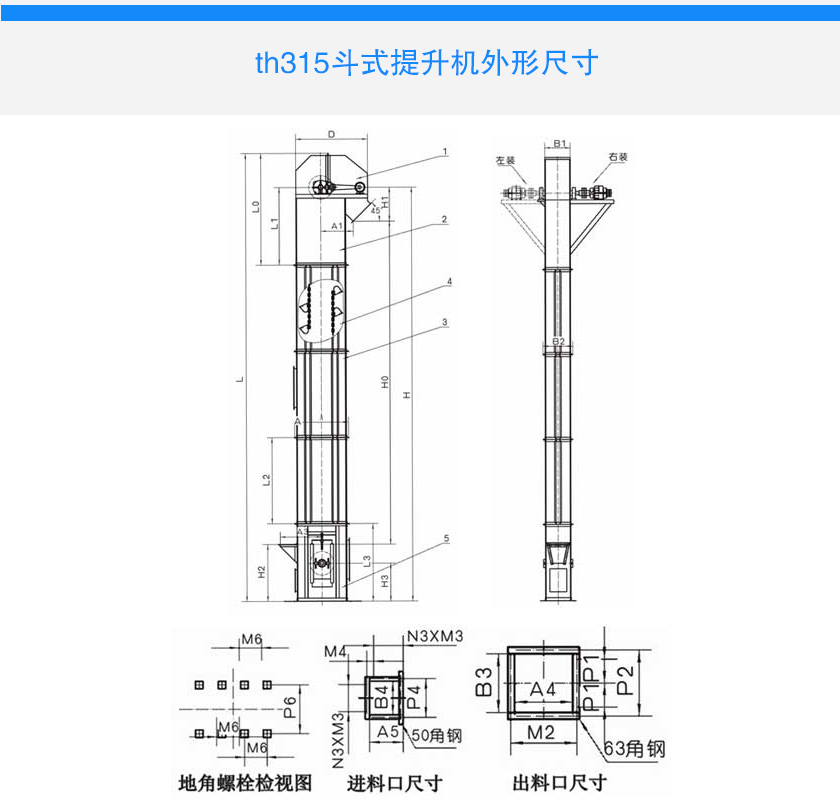

th315斗式提升机外形尺寸

细节与结构

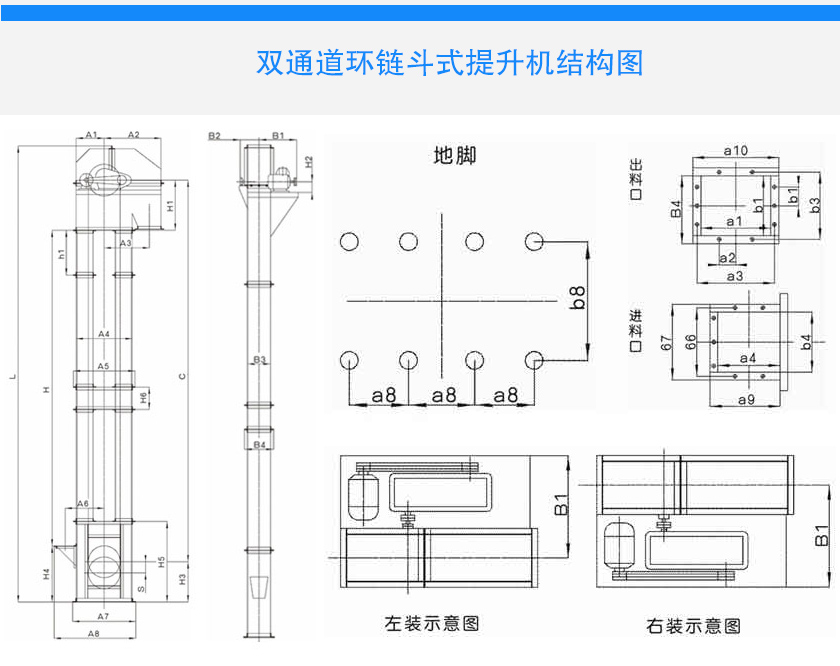

th315斗式提升机是由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用圆环链条组成,链条抗拉强度高、耐磨性好。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

工作原理

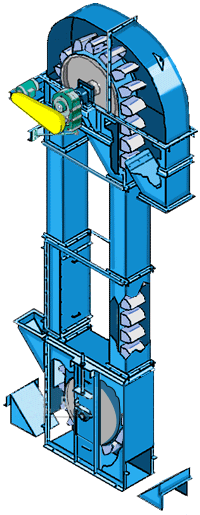

th315斗式提升机圆环链条围绕在头轮和底轮之间，畚斗按一定距离固定在牵引带上，外壳将畚斗和牵引带密封，物料由机座进入运动着的料斗，沿机筒提升，在机头处物料由料斗抛出，经卸料管卸出机外。

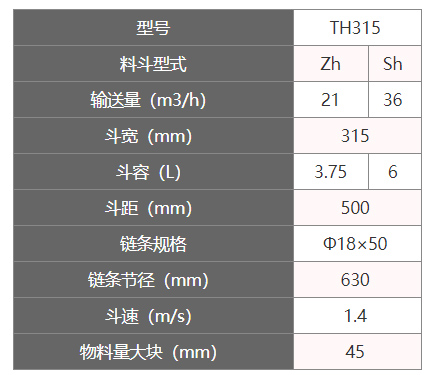

技术参数

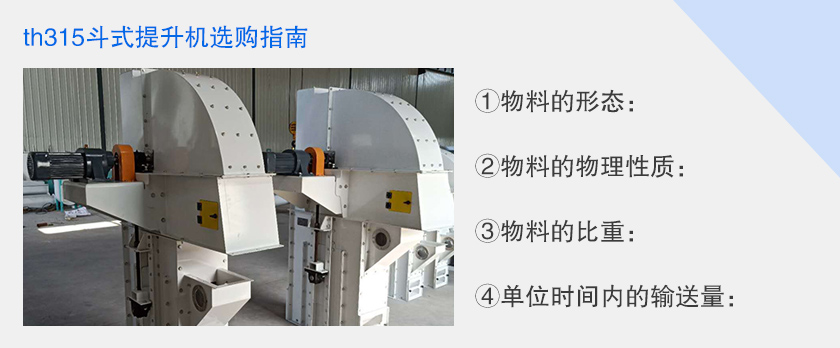

th315斗式提升机选购指南

①物料的形态：物料是粉状还是颗粒状还是小块状。物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。

②物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

③物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

④单位时间内的输送量：th315斗式提升机料斗的类型不同则单位时间内提升的物料输送量是不一样的。输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。

选型流程：

物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
